Podłączenie wskaźnika paliwa w Ursusie to zadanie, które wymaga precyzji i znajomości kilku podstawowych zasad. Sprawny wskaźnik paliwa w ciągniku Ursus pozwala na bezpieczną i wygodną kontrolę poziomu paliwa podczas codziennej pracy. Prawidłowy montaż tego elementu eliminuje ryzyko nieprzyjemnych niespodzianek w trakcie użytkowania maszyny.
Jak działa wskaźnik paliwa Ursus – zasada działania i elementy zestawu?
Zrozumienie działania wskaźnika paliwa Ursus ułatwia jego prawidłowe podłączenie i eksploatację. Ten elektryczny wskaźnik, bazując na sygnale z czujnika pływakowego, wyświetla aktualny poziom paliwa na desce rozdzielczej. Cały układ składa się z czujnika pływakowego montowanego w zbiorniku, przewodów elektrycznych oraz samego wskaźnika umieszczonego na tablicy rozdzielczej.

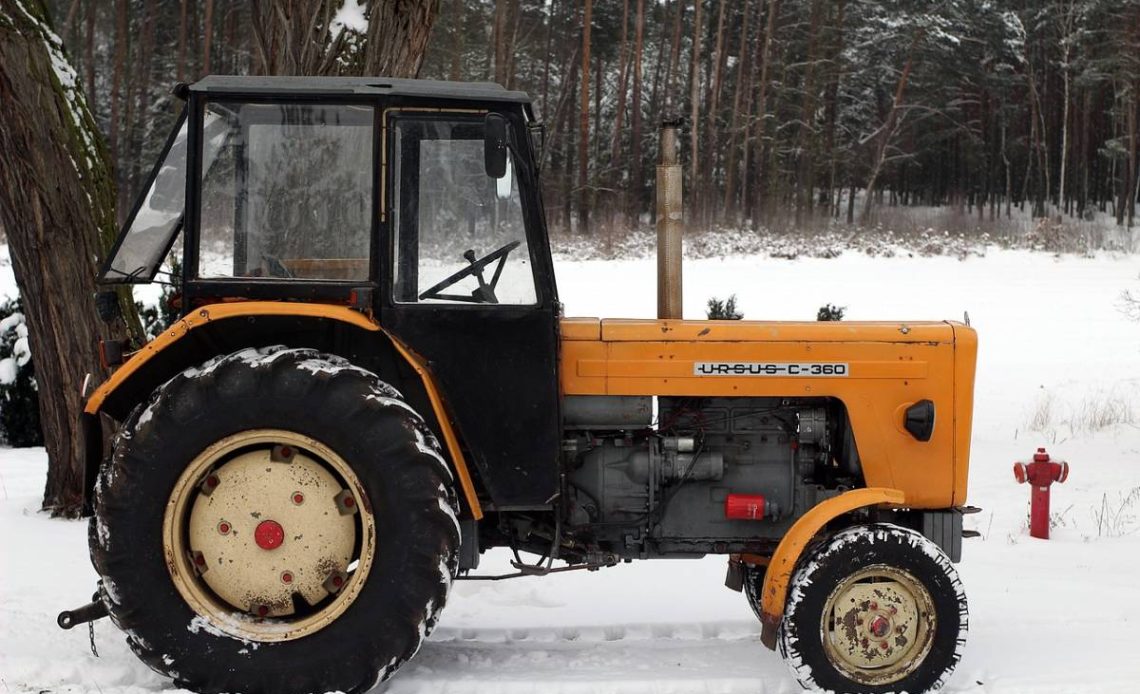

W ciągnikach Ursus, jak popularny model C-360, czujnik pływakowy znajduje się bezpośrednio w zbiorniku paliwa. Przewody prowadzą od czujnika do wskaźnika, który jest na pulpicie operatora. Dzięki temu operator na bieżąco monitoruje ilość paliwa.
Jakość połączeń elektrycznych ma ogromne znaczenie. Słabe styki lub uszkodzone przewody mogą powodować błędne wskazania lub całkowity brak odczytu. W starszych modelach Ursusa, gdzie instalacja elektryczna jest często mocno wyeksploatowana, niezbędne jest regularne sprawdzanie stanu przewodów i ich ewentualna wymiana. Wiele problemów z odczytem, które zaobserwowano w moim warsztacie, wynikało właśnie z zaniedbanych połączeń lub zaśniedziałych styków. Prosta konserwacja często przywraca pełną funkcjonalność.
Elementy zestawu wskaźnika paliwa Ursus:
- Czujnik pływakowy (montowany w zbiorniku)
- Wskaźnik paliwa (na tablicy rozdzielczej)
- Przewody elektryczne
- Złącza i śruby montażowe
Czytaj także: Przekaźnik pompy paliwa – jak sprawdzić jego działanie
Instrukcja krok po kroku – jak podłączyć wskaźnik paliwa Ursus?
Podłączenie wskaźnika paliwa w Ursusie jest prostym zadaniem, ale wymaga ostrożności. Zawsze odłącz akumulator przed rozpoczęciem prac, aby zapobiec zwarciu i uszkodzeniu instalacji. Następnie możesz zdemontować stary wskaźnik lub przygotować miejsce pod nowy.
- Odłącz akumulator: Zapewnij bezpieczeństwo podczas pracy.
- Zdemontuj stary wskaźnik paliwa: Jeśli taki jest w ciągniku.
- Zamontuj nowy czujnik pływakowy: W zbiorniku paliwa, upewniając się, że jest dobrze osadzony.
- Podłącz przewody elektryczne: Zgodnie ze schematem producenta – zazwyczaj jeden przewód biegnie od czujnika do wskaźnika, drugi do masy.
- Zamocuj wskaźnik paliwa: Na tablicy rozdzielczej.
- Sprawdź poprawność połączeń: Dokręć wszystkie śruby montażowe.
- Podłącz akumulator i uruchom ciągnik: Aby przetestować działanie wskaźnika.
Pamiętaj, że często niedokładne wskazania wynikają z nieprawidłowego uziemienia czujnika lub wskaźnika.
Podczas montażu przewodów zadbaj o ich właściwe ułożenie i zabezpieczenie. Przewody nie mogą być narażone na przetarcia ani kontakt z ruchomymi elementami maszyny. W modelach Ursus C-330 i C-360 przewody najlepiej prowadzić wzdłuż fabrycznych tras, wykorzystując istniejące uchwyty. Pamiętaj, że prawidłowe podłączenie wszystkich elementów instalacji elektrycznej w ciągniku Ursus, takich jak wskaźniki czy przełącznik 24V, jest ważne dla bezpieczeństwa i niezawodności. Sprawdź również wskaźnik temperatury wody, ponieważ oba układy często korzystają z podobnych rozwiązań elektrycznych.
Czytaj także: Jak podłączyć przerywacz kierunkowskazów 6-pin? Rozszyfrowujemy oznaczenia
Najczęstsze błędy podczas podłączania wskaźnika paliwa Ursus
Montaż wskaźnika paliwa Ursus może prowadzić do nieprawidłowego działania urządzenia. Typowe błędy to złe podłączenie przewodów, brak masy, uszkodzenie czujnika lub błędne wskazania na tablicy rozdzielczej.
Objawy błędów montażowych pomagają w diagnozie. Wskaźnik pokazujący pełny bak mimo niskiego poziomu paliwa zazwyczaj oznacza brak połączenia masy. Brak reakcji wskaźnika sugeruje przerwę w obwodzie lub uszkodzenie czujnika. Inne często spotykane problemy to:
- Wskaźnik stale pokazuje pełny bak: Brak masy lub zwarcie przewodów.
- Wskaźnik nie reaguje: Przerwa w przewodach lub uszkodzony czujnik.
- Wskazania są niestabilne: Luźne połączenia lub uszkodzone styki.
W przypadku problemów, sprawdź wszystkie połączenia oraz stan przewodów. W starszych ciągnikach Ursus przewody mogą być przetarte lub skorodowane, co prowadzi do zakłóceń w pracy wskaźnika. Kilkukrotnie widziałem, jak w Ursusie C-360, gdzie wskaźnik paliwa pokazywał niestabilne odczyty, winne były zaśniedziałe styki w kostce połączeniowej, które na pierwszy rzut oka wyglądały na sprawne.
Czytaj także: Uszkodzone wtryski paliwa – objawy i diagnostyka
Jak sprawdzić poprawność działania wskaźnika paliwa Ursus?
Po montażu wskaźnika paliwa Ursus należy upewnić się, że urządzenie działa prawidłowo. Najprostszy sposób to napełnienie zbiornika do różnych poziomów i obserwacja wskazań na tablicy rozdzielczej. Wskaźnik musi płynnie reagować na zmiany poziomu paliwa.
Testowanie wskaźnika można przeprowadzić w kilku etapach. Najpierw należy sprawdzić, czy po włączeniu zapłonu wskaźnik reaguje. Następnie, po dolaniu paliwa, wskazania powinny zmieniać się proporcjonalnie do ilości paliwa w zbiorniku. W przypadku braku reakcji lub nieprawidłowych wskazań należy ponownie sprawdzić połączenia i stan czujnika.
Zwróć uwagę na stabilność wskazań podczas pracy silnika. Drgania i wibracje nie mogą wpływać na odczyt poziomu paliwa. W razie problemów z niestabilnymi wskazaniami należy sprawdzić, czy przewody są dobrze zamocowane i nie mają luzów. Niestabilne wskazania często świadczą o luźnych połączeniach lub korozji na stykach, nawet jeśli na pierwszy rzut oka wydają się sprawne. Podobne symptomy mogą pojawić się, gdy kontrolka płynu chłodniczego sygnalizuje nieprawidłowości – niestabilność odczytów często wynika z problemów z instalacją elektryczną.
Czytaj także: Jak sprawdzić elektromagnes rozrusznika w Ursusie C-360
Narzędzia i materiały potrzebne do podłączenia wskaźnika paliwa Ursus
Prawidłowe podłączenie wskaźnika paliwa Ursus wymaga przygotowania narzędzi i materiałów. To eliminuje przestoje i przyspiesza montaż.
Lista niezbędnych narzędzi:
- Śrubokręt płaski i krzyżakowy
- Klucz płaski (najczęściej 10 lub 13 mm)
- Przewody elektryczne o odpowiedniej długości i przekroju
- Złącza i końcówki oczkowe
- Wskaźnik paliwa i czujnik pływakowy
- Taśma izolacyjna
Należy upewnić się, że wszystkie elementy są gotowe przed montażem, co usprawni pracę. Ważne jest także przygotowanie schematu elektrycznego konkretnego modelu Ursusa – to pomoże w poprawnym podłączeniu przewodów. Podobne narzędzia i procedury przydadzą się przy obsłudze innych wskaźników, na przykład zegara temperatury wody.
Zalecam stosowanie wyłącznie przewodów o odpowiednim przekroju i wysokiej jakości, by zapewnić prawidłowe przewodzenie prądu i uniknąć uszkodzeń instalacji.
Dobre przygotowanie i przestrzeganie zasad bezpieczeństwa sprawiają, że podłączenie wskaźnika paliwa Ursus jest szybkie i skuteczne. Sprawny wskaźnik zapewnia komfort i bezpieczeństwo pracy z ciągnikiem.
Często zadawane pytania (FAQ)
Czy mogę podłączyć wskaźnik paliwa Ursus samodzielnie?
Tak, możesz podłączyć wskaźnik paliwa Ursus samodzielnie, jeśli masz podstawową wiedzę o elektryce i przestrzegasz instrukcji. Pamiętaj o odłączeniu akumulatora przed rozpoczęciem prac, aby zapewnić bezpieczeństwo.
Jakie są najczęstsze przyczyny błędnych wskazań wskaźnika paliwa?
Najczęstsze przyczyny to brak masy, uszkodzone przewody lub styki, a także awaria samego czujnika pływakowego w zbiorniku. Zawsze sprawdź te elementy w pierwszej kolejności.
Czy wskaźnik paliwa z innego modelu Ursusa będzie pasował do mojego ciągnika?
Nie zawsze, wskaźniki mogą różnić się rezystancją czujnika i skalowaniem, co może prowadzić do błędnych odczytów. Zawsze najlepiej jest używać części przeznaczonych dla konkretnego modelu Ursusa.
Jakie narzędzia są niezbędne do montażu wskaźnika paliwa?
Do montażu potrzebujesz śrubokręta płaskiego i krzyżakowego, klucza płaskiego (najczęściej 10 lub 13 mm), przewodów elektrycznych, złączy, taśmy izolacyjnej oraz nowego wskaźnika i czujnika. Przygotuj je wszystkie przed rozpoczęciem pracy.
