Przekaźnik pompy paliwa stanowi fundamentalny komponent układu zasilania silnika. Niesprawność tego elementu może skutkować całkowitym unieruchomieniem pojazdu, generując znaczące niedogodności oraz nieplanowane koszty. Niniejszy poradnik, opracowany w oparciu o wiedzę specjalistów w dziedzinie mechaniki samochodowej, przedstawia szczegółowe procedury diagnostyczne oraz metody weryfikacji sprawności przekaźnika. Celem jest umożliwienie precyzyjnej identyfikacji problemu, co przekłada się na efektywną oszczędność czasu i środków. Zrozumienie kluczowej roli przekaźnika jest podstawą skutecznej diagnostyki, zwłaszcza w obliczu pojawienia się niepokojących symptomów.
Rola przekaźnika pompy paliwa
Zanim zagłębimy się w diagnostykę, poznajmy dokładnie, czym jest przekaźnik i jaką funkcję pełni w pojeździe. Przekaźniki samochodowe to niewielkie, lecz niezwykle ważne komponenty elektryczne, działające jako zdalnie sterowane przełączniki. Umożliwiają one sterowanie dużymi prądami za pomocą niewielkiego sygnału sterującego, co chroni delikatną elektronikę pojazdu przed przeciążeniami. Ich prawidłowe działanie jest tak samo istotne dla efektywności silnika, jak sprawność innych kluczowych komponentów, np. wtryskiwaczy benzynowych, których diagnostyka również wymaga precyzji.
Co to jest przekaźnik?
Przekaźnik to w zasadzie elektromagnes. Kiedy otrzyma niewielki prąd sterujący (zazwyczaj 12V z układu sterowania silnikiem lub stacyjki), wytwarza pole magnetyczne. To pole przyciąga metalową kotwicę, która zamyka lub otwiera obwód elektryczny o znacznie większym natężeniu prądu. Dzięki temu komputer silnika może bezpiecznie włączać i wyłączać urządzenia pobierające duży prąd, na przykład pompę paliwa.
Jak działa przekaźnik?
Typowy przekaźnik składa się z cewki elektromagnetycznej oraz styków roboczych. Gdy prąd przepływa przez cewkę, generuje ona pole magnetyczne, które powoduje ruch kotwicy i zmianę stanu styków. Przekaźnik pompy paliwa jest zazwyczaj typu „normalnie otwartego” (NO – Normally Open). Oznacza to, że jego styki są rozwarte, dopóki cewka nie zostanie zasilana. Po włączeniu zapłonu lub podczas pracy silnika, cewka otrzymuje prąd, styki się zwierają, a prąd płynie do pompy paliwa. Bez sprawnego przekaźnika pompa paliwa nie otrzyma zasilania, a silnik nie będzie mógł pracować.
Przekaźniki są elementami eksploatacyjnymi. Ich wewnętrzne styki ulegają naturalnemu zużyciu w toku eksploatacji, a cewka może ulec przegrzaniu, prowadząc do awarii nawet bez widocznych uszkodzeń zewnętrznych. Rekomenduje się posiadanie zapasowego egzemplarza, szczególnie w przypadku starszych pojazdów, jako element prewencyjnej strategii serwisowej.
Objawy awarii przekaźnika
Awaria przekaźnika pompy paliwa może skutecznie unieruchomić pojazd. Jej objawy bywają mylące, ponieważ mogą wskazywać również na inne usterki układu paliwowego lub elektrycznego. Zwróć uwagę na specyficzne sygnały, które mogą naprowadzić na właściwy trop.
Brak rozruchu silnika
Najbardziej oczywistym i frustrującym objawem jest całkowity brak możliwości uruchomienia silnika. Jeśli rozrusznik kręci, ale silnik nie „łapie” lub tylko przez chwilę próbuje zaskoczyć, a następnie gaśnie, może to wskazywać na problem z dostarczaniem paliwa. Przekaźnik, który nie podaje prądu do pompy, uniemożliwia jej pracę, a tym samym dopływ paliwa do silnika. W takiej sytuacji sprawdź, czy problem nie leży po stronie samej pompy, bezpiecznika, a może jest to zapchany filtr paliwa w dieslu.
Cisza z baku paliwa
Charakterystycznym sygnałem pracy pompy paliwa jest jej krótkie „brzęczenie” lub „buczenie” tuż po włączeniu zapłonu (jeszcze przed uruchomieniem silnika). Jest to moment, w którym pompa napełnia układ paliwowy do odpowiedniego ciśnienia. Jeśli po przekręceniu kluczyka w stacyjce na pozycję „zapłon” nie słychać żadnego dźwięku dochodzącego z okolic baku paliwa (często z tylnej części pojazdu), to silny sygnał, że pompa nie otrzymuje zasilania. W takiej sytuacji sprawdź również stan elektromagnesu rozrusznika. Przyczyną może być uszkodzony przekaźnik, ale również przepalony bezpiecznik lub awaria samej pompy.
Praktyka wskazuje, że wielu kierowców pomija ten subtelny sygnał. Ukształtowanie nawyku wsłuchiwania się w pracę pompy paliwa po włączeniu zapłonu stanowi szybką i efektywną metodę wstępnej diagnostyki, pozwalającą zaoszczędzić cenny czas.
Inne objawy to nieregularna praca silnika, szarpanie, a nawet gaśnięcie silnika podczas jazdy. Jeśli przekaźnik zaczyna się zacinać lub jego styki są mocno zużyte, może on przerywać zasilanie pompy w losowych momentach, co prowadzi do drastycznych spadków mocy lub całkowitego zatrzymania pojazdu.
Gdy podejrzewasz usterkę, zlokalizowanie komponentu jest niezbędne, aby móc przejść do testów.
Lokalizacja przekaźnika w aucie
Zlokalizowanie przekaźnika pompy paliwa to pierwszy praktyczny krok w diagnostyce. Niestety, nie ma jednego uniwersalnego miejsca – producenci samochodów umieszczają je w różnych, często strategicznych punktach pojazdu.
Skrzynki bezpieczników
Najczęściej przekaźniki, w tym przekaźnik pompy paliwa, znajdują się w skrzynkach bezpieczników. W większości samochodów znajdziesz co najmniej dwie takie skrzynki:

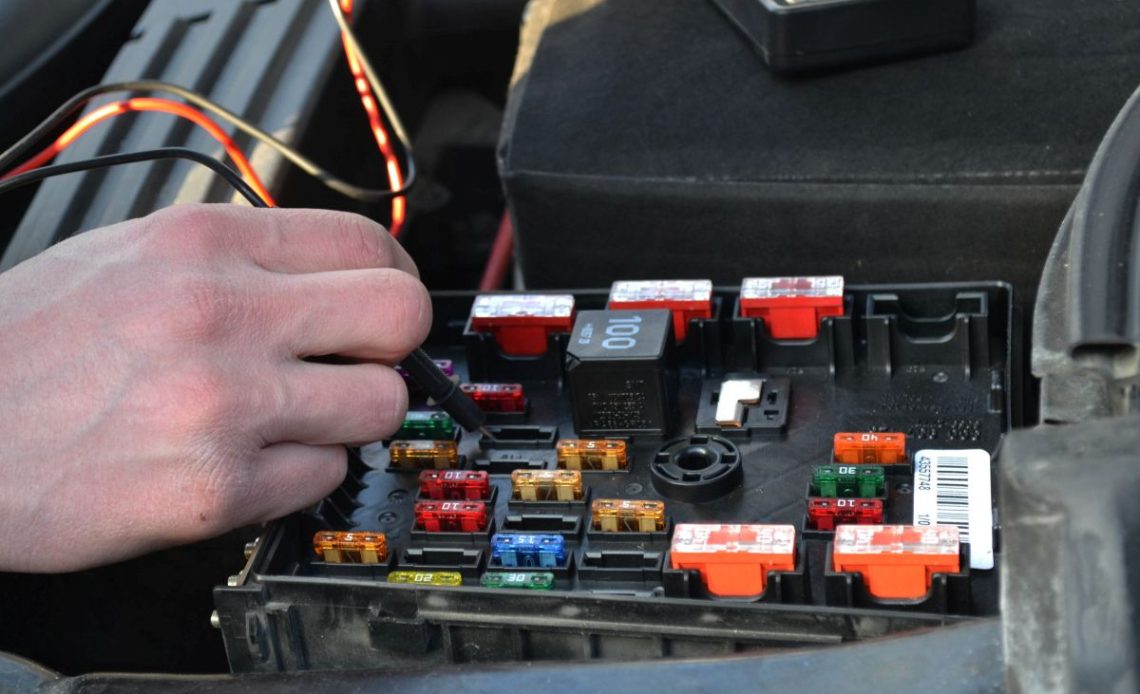

Pod maską silnika: Zazwyczaj w pobliżu akumulatora lub błotnika, chronione plastikową pokrywą. Ta skrzynka często zawiera przekaźniki i bezpieczniki związane z głównymi systemami silnika i układu napędowego.
W kabinie pasażerskiej: Często pod deską rozdzielczą (po stronie kierowcy lub pasażera), za schowkiem, w konsoli centralnej lub pod dywanikami. Ta skrzynka zazwyczaj obsługuje systemy wewnętrzne pojazdu, ale może również zawierać przekaźniki kluczowych podzespołów.
W bagażniku: W niektórych modelach, zwłaszcza tych z pompą paliwa umieszczoną pod tylną kanapą lub w bagażniku, przekaźnik może znajdować się w tylnej części pojazdu.
Każda skrzynka bezpieczników powinna mieć na wewnętrznej stronie pokrywy lub w instrukcji obsługi schemat, który wskaże, który bezpiecznik i przekaźnik odpowiada za dany obwód.
Schematy elektryczne
Najpewniejszym sposobem na precyzyjne odnalezienie przekaźnika pompy paliwa jest sprawdzenie instrukcji obsługi pojazdu oraz schematów elektrycznych dedykowanych dla konkretnego modelu. Instrukcja często zawiera szczegółowe mapy skrzynek bezpieczników i opisuje funkcje poszczególnych elementów. Jeśli nie masz instrukcji, poszukaj schematów elektrycznych online, na forach motoryzacyjnych lub w specjalistycznych programach diagnostycznych. Zwróć uwagę na oznaczenia takie jak „Fuel Pump Relay”, „FP Relay” lub symbole graficzne pompy paliwa.
Podkreśla się, że wszelkie działania oparte na domysłach są niewskazane. Niewłaściwa manipulacja przekaźnikami może skutkować poważnymi problemami elektrycznymi. Fundamentalne jest, aby zawsze weryfikować prawidłowy schemat elektryczny dla konkretnego rocznika i modelu pojazdu.
Po zlokalizowaniu przekaźnika, możesz przystąpić do jego sprawdzenia różnymi metodami, od najprostszych po zaawansowane. Warto pamiętać, że problemy z układem paliwowym mogą mieć wiele przyczyn, w tym również uszkodzone wtryski paliwa.
Podstawowe testy przekaźnika
Po zlokalizowaniu przekaźnika pompy paliwa, możesz wykonać kilka szybkich i prostych testów, które nie wymagają specjalistycznych narzędzi. Te metody często pozwalają na wstępne wyeliminowanie usterki lub potwierdzenie podejrzeń.
Inspekcja wizualna i słuchowa
Pierwszym krokiem jest dokładna inspekcja wizualna i słuchowa.
Rozpocznij od inspekcji wizualnej. Wyjmij przekaźnik z gniazda i ostrożnie obejrzyj jego obudowę pod kątem widocznych uszkodzeń, pęknięć, nadpaleń, śladów przegrzania (odbarwienia plastiku) lub korozji na pinach. Sprawdź również gniazdo przekaźnika – upewnij się, że piny nie są luźne, wygięte lub zaśniedziałe. Obejrzyj przewody prowadzące do gniazda, szukając przetarć izolacji lub widocznych uszkodzeń.
Następnie przeprowadź test słuchowy, czyli tzw. test „kliku”. Włóż przekaźnik z powrotem do gniazda (lub inny, sprawny, jeśli masz). Poproś kogoś, aby przekręcił kluczyk w stacyjce na pozycję „zapłon” (nie uruchamiając silnika). W tym czasie trzymaj palec na przekaźniku lub uważnie nasłuchuj objawów padającego rozrusznika. Sprawny przekaźnik powinien wydać wyraźne „kliknięcie” w momencie aktywacji. Brak tego dźwięku może wskazywać na uszkodzenie cewki przekaźnika lub brak sygnału sterującego do cewki.
| Metoda Testu | Co obserwować/słuchać | Wskazanie problemu |
|---|---|---|
| Wizualna | Uszkodzenia obudowy, piny, gniazdo | Przegrzanie, korozja, mechaniczne uszkodzenie |
| Słuchowa | Brak „kliku” po włączeniu zapłonu | Cewka nieaktywna lub brak zasilania cewki |
Szybka podmiana
Jeśli masz dostęp do innego, identycznego przekaźnika, który na pewno jest sprawny (na przykład z innego obwodu w tym samym samochodzie, który nie jest krytyczny dla uruchomienia, jak od klaksonu, świateł drogowych czy wycieraczek – upewnij się, że mają te same numery katalogowe i układ pinów), możesz wykonać test podmiany.
Aby to zrobić, wyjmij podejrzany przekaźnik pompy paliwa i w jego miejsce włóż sprawny. Następnie spróbuj uruchomić silnik lub włącz zapłon i posłuchaj, czy pompa paliwa pracuje.
Jeśli po podmianie silnik uruchamia się lub słychać pracę pompy, oznacza to, że oryginalny przekaźnik był uszkodzony. Jeśli problem nadal występuje, przekaźnik prawdopodobnie jest sprawny, a problem leży gdzie indziej (na przykład w samej pompie, bezpieczniku lub okablowaniu). Ta metoda jest szybka i często decydująca, ale wymaga dostępności odpowiedniego przekaźnika.
Kluczowe jest szczegółowe weryfikowanie numerów katalogowych części. Przekaźniki, mimo identycznego wyglądu zewnętrznego, mogą posiadać odmienne specyfikacje techniczne (np. normalnie otwarte vs. normalnie zamknięte, różne dopuszczalne obciążenia prądowe), co może prowadzić do błędnej diagnozy lub uszkodzenia innych podzespołów.
Testowanie multimetrem i zasilaniem 12V
Gdy proste metody diagnostyki nie przynoszą jednoznacznych rezultatów, nadszedł czas na bardziej precyzyjne testy z użyciem multimetru. Pozwolą one dokładnie sprawdzić integralność cewki i styków roboczych przekaźnika.
Niezbędne narzędzia
Do przeprowadzenia zaawansowanej diagnostyki będziesz potrzebować:
Multimetr cyfrowy: Z funkcjami pomiaru rezystancji (Ohm) i ciągłości (brzęczyk).
Przewody połączeniowe: Zakończone krokodylkami lub złączkami, aby bezpiecznie podłączyć zewnętrzne zasilanie.
Zewnętrzne źródło zasilania 12V: Może to być mały akumulator samochodowy, zasilacz laboratoryjny lub nawet akumulator z innego pojazdu (z zachowaniem ostrożności).
Rozpoznawanie pinów
Przekaźniki samochodowe zazwyczaj posiadają standardowe oznaczenia pinów, które ułatwiają identyfikację ich funkcji:
Pin 85 i 86: To piny cewki elektromagnetycznej. Do nich podłączasz zasilanie sterujące (12V) w celu aktywacji przekaźnika.
Pin 30: To pin zasilający styki robocze. Jest to wejście prądu, który ma być przełączany.
Pin 87: To pin wyjściowy styków roboczych. Gdy przekaźnik jest aktywny (zamknięty), prąd płynie z pinu 30 do pinu 87.
Pin 87a (opcjonalnie): W niektórych przekaźnikach (tzw. przełącznych) jest to pin, który jest połączony z pinem 30, gdy przekaźnik jest nieaktywny (normalnie zamknięty). Przekaźniki pompy paliwa są zazwyczaj NO (normalnie otwarte), więc 87a może nie występować lub nie być używany.
Jeśli piny nie są oznaczone, sprawdź schemat elektryczny lub poszukaj informacji dla konkretnego modelu przekaźnika. Pamiętaj, że pomyłka w podłączeniu może uszkodzić przekaźnik lub źródło zasilania.
Pomiar rezystancji cewki
Ten test pozwala sprawdzić, czy cewka przekaźnika nie jest przerwana lub zwarta.
Ustaw multimetr na zakres pomiaru rezystancji (Ohm, na przykład 200 Ohm). Następnie przytknij sondy multimetru do pinów 85 i 86. Sprawna cewka powinna wykazać rezystancję w zakresie od 50 do 100 Ohm (wartość może się nieco różnić w zależności od producenta). Brak odczytu (OL – Over Limit lub „1” na wyświetlaczu) oznacza przerwę w cewce, co kwalifikuje przekaźnik do wymiany. Odczyt bliski 0 Ohm może wskazywać na zwarcie cewki, co również oznacza uszkodzenie.
Sprawdzenie styków roboczych
Ten test składa się z dwóch etapów: sprawdzenia ciągłości bez zasilania i z zasilaniem cewki.
Test styków bez zasilania (stan spoczynku): Ustaw multimetr na funkcję pomiaru ciągłości (brzęczyk lub najniższy zakres Ohm). Przytknij sondy multimetru do pinów 30 i 87. W przekaźniku normalnie otwartym (NO), w stanie spoczynku nie powinno być ciągłości (multimetr nie brzęczy, odczyt OL/1). Jeśli jest ciągłość, styki są zespawane lub zwarte.
Test styków z zasilaniem 12V (stan aktywny): Podłącz zewnętrzne źródło 12V do pinów 85 i 86 przekaźnika (plus do jednego, minus do drugiego – polaryzacja zazwyczaj nie ma znaczenia dla cewki, ale zawsze sprawdź schemat). Powinieneś usłyszeć wyraźne „kliknięcie”, co świadczy o aktywacji cewki i zmianie stanu styków. Trzymając zasilanie podłączone do cewki, ponownie przytknij sondy multimetru do pinów 30 i 87. Teraz powinna być ciągłość (multimetr brzęczy, odczyt bliski 0 Ohm, na przykład 0.1-0.3 Ohm). Brak ciągłości oznacza, że styki są uszkodzone (wypalone, zaśniedziałe) i nie przewodzą prądu, mimo że cewka działa. W takiej sytuacji warto również znać sposób testowania czujnika wałka rozrzządu.
| Test | Piny | Oczekiwany wynik (sprawny) | Wskazanie problemu |
|---|---|---|---|
| Rezystancja cewki | 85-86 | 50-100 Ohm | OL/1 (przerwa), 0 Ohm (zwarcie) |
| Ciągłość styków (bez 12V) | 30-87 | Brak ciągłości (OL/1) | Ciągłość (zwarte styki) |
| Ciągłość styków (z 12V) | 30-87 | Ciągłość (0 Ohm) | Brak ciągłości (wypalone styki) |
Precyzyjne testy multimetrem pozwalają na jednoznaczne określenie stanu przekaźnika, ale zawsze pamiętaj o bezpieczeństwie i specyfice swojego pojazdu.
Bezpieczeństwo i wskazówki
Praca z układami elektrycznymi samochodu wymaga ostrożności i przestrzegania podstawowych zasad bezpieczeństwa. Nawet niewielkie błędy mogą prowadzić do uszkodzenia komponentów pojazdu lub, co gorsza, do obrażeń.
Zawsze odłącz akumulator
Przed przystąpieniem do jakichkolwiek prac związanych z układem elektrycznym samochodu, a zwłaszcza przed manipulacją przy przekaźnikach i bezpiecznikach, sprawdź rozrusznik miernikiem i odłącz ujemną klemę akumulatora. Zapobiega to przypadkowym zwarciom, porażeniom prądem oraz uszkodzeniu delikatnej elektroniki pojazdu. Odłączenie akumulatora to fundamentalny krok, który chroni zarówno Ciebie, jak i Twój samochód.
Bagatelizowanie konieczności odłączenia akumulatora podczas prac przy instalacji elektrycznej niesie ze sobą ryzyko iskrzenia, przepalenia bezpieczników, a w skrajnych przypadkach nawet pożaru. Należy zawsze traktować tę zasadę jako absolutny priorytet bezpieczeństwa.
Dopasuj do modelu auta
Lokalizacja, typ i schemat elektryczny przekaźnika pompy paliwa mogą się znacznie różnić w zależności od marki, modelu i rocznika samochodu. Uniwersalne porady są dobrym punktem wyjścia, ale zawsze weryfikuj je z instrukcją obsługi pojazdu lub specyficznymi schematami elektrycznymi dla Twojego konkretnego auta. Niektóre samochody mogą mieć bardziej złożone systemy sterowania pompą paliwa, na przykład z modułem sterującym, który działa w połączeniu z przekaźnikiem. Zawsze upewnij się, że masz prawidłowy komponent i prawidłową procedurę diagnostyczną.
W praktyce serwisowej specjaliści często obserwują próby zastosowania uniwersalnych rozwiązań do problemów wymagających indywidualnego podejścia. Weryfikacja informacji specyficznych dla danego modelu pojazdu jest fundamentalna dla skutecznej diagnostyki i naprawy. Taka precyzja działania pozwala na efektywną oszczędność czasu i środków finansowych, eliminując nieuzasadnione wymiany komponentów.
Często zadawane pytania (FAQ)
Poniżej znajdziesz odpowiedzi na najczęściej zadawane pytania dotyczące przekaźnika pompy paliwa.
Czy mogę jeździć z uszkodzonym przekaźnikiem?
Nie, z uszkodzonym przekaźnikiem pompy paliwa nie można jeździć. Jeśli przekaźnik jest całkowicie uszkodzony, pompa paliwa nie otrzyma zasilania, a silnik nie uruchomi się. Jeśli przekaźnik działa niestabilnie, silnik może gasnąć podczas jazdy, co stwarza poważne zagrożenie bezpieczeństwa.
Ile kosztuje nowy przekaźnik pompy paliwa?
Cena nowego przekaźnika pompy paliwa jest zazwyczaj niska i waha się od 30 do 150 złotych, w zależności od marki samochodu i producenta części. Oryginalne części od producenta pojazdu mogą być nieco droższe. To niewielki koszt w porównaniu do potencjalnych problemów związanych z jego awarią.
Czy przekaźnik można naprawić?
W większości przypadków przekaźników samochodowych nie naprawia się. Są to elementy zgrzewane lub hermetycznie zamknięte, a ich demontaż w celu naprawy styków czy cewki jest nieopłacalny i nie gwarantuje długotrwałej sprawności. Wymień uszkodzony przekaźnik na nowy.
Dokładna diagnostyka przekaźnika pompy paliwa, oparta na przedstawionych metodach, pozwala na szybkie i precyzyjne zidentyfikowanie przyczyn problemów z zasilaniem paliwa. Pamiętając o zasadach bezpieczeństwa i weryfikując informacje specyficzne dla modelu pojazdu, każdy odpowiedzialny właściciel samochodu może efektywnie zarządzać konserwacją i naprawami, przyczyniając się do długotrwałej i niezawodnej pracy swojego pojazdu.
