Świecąca kontrolka ładowania to alarmujący sygnał, który informuje o nieprawidłowym działaniu układu ładowania w pojeździe. Aby skutecznie rozwiązać problem i uniknąć unieruchomienia samochodu, kluczowe jest zrozumienie mechanizmu wzbudzenia alternatora oraz typowych przyczyn jego awarii. Niniejszy artykuł stanowi kompleksowy przewodnik po diagnostyce i doraźnych metodach wzbudzenia alternatora.
Spis treści
Co oznacza świecąca kontrolka ładowania?
Gdy po uruchomieniu silnika kontrolka ładowania na desce rozdzielczej nie gaśnie, Twój samochód wysyła jasny sygnał ostrzegawczy. To poważna usterka, często wskazująca na problem z alternatorem, regulatorem napięcia lub akumulatorem, która może szybko unieruchomić pojazd.
Sygnał alarmowy układu ładowania

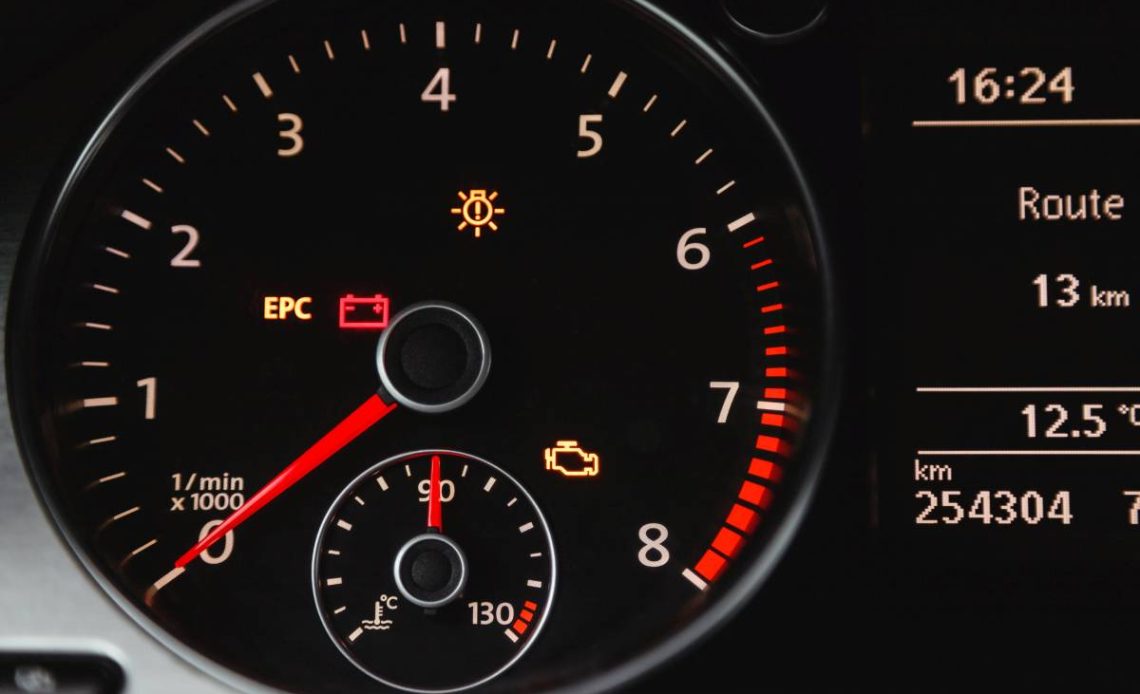

Świecąca kontrolka ładowania, ikona akumulatora, bezpośrednio ostrzega, że alternator nie wytwarza wystarczającego napięcia lub wcale nie ładuje akumulatora.
W normalnych warunkach, po uruchomieniu silnika, kontrolka powinna zgasnąć w ciągu kilku sekund, sygnalizując prawidłowe działanie układu. Uporczywe świecenie kontrolki wskazuje na problem wymagający natychmiastowej uwagi, oznaczający przerwę w dostawie prądu do akumulatora i systemów samochodu. W takiej sytuacji pojazd zaczyna pracować wyłącznie na energii zgromadzonej w akumulatorze, co grozi:
- nagłym unieruchomieniem pojazdu,
- uszkodzeniem innych komponentów elektrycznych.
Rola alternatora w pojeździe
Alternator to elektryczne serce Twojego samochodu. Generuje prąd elektryczny, gdy silnik pracuje. Jego głównym zadaniem jest zasilanie wszystkich systemów elektrycznych – od świateł, radia i klimatyzacji, po systemy zapłonowe i wtryskowe – a także ładowanie akumulatora. Choć akumulator jest kluczowy do rozruchu, pełni rolę bufora i magazynu energii, natomiast alternator zapewnia ciągłe dostawy prądu do jego regeneracji. Bez prawidłowo działającego alternatora akumulator szybko się rozładuje, ponieważ musi samodzielnie dostarczać energię do wszystkich odbiorników. To zatem fundamentalny element gwarantujący niezawodność i funkcjonalność pojazdu podczas jazdy.
Konsekwencje braku ładowania dla akumulatora i systemów
Brak ładowania to tykająca bomba dla akumulatora i całej elektroniki pojazdu. Akumulator stopniowo traci energię, co objawia się słabnącym działaniem urządzeń elektrycznych, takich jak światła czy radio. W końcu, gdy napięcie spadnie poniżej krytycznego poziomu, silnik może zacząć szarpać, a następnie zgasnąć, pozostawiając Cię na drodze bez możliwości ponownego uruchomienia.
Długotrwały brak ładowania nie tylko rozładuje akumulator, ale może go również trwale uszkodzić, skracając jego żywotność. Niestabilne napięcie w instalacji elektrycznej, wynikające z braku regulacji przez alternator, negatywnie wpływa na delikatne podzespoły elektroniczne, takie jak:
- moduły sterujące (ECU),
- czujniki,
- systemy infotainment,
prowadząc do kosztownych awarii.
Czytaj także: Jak działa czujnik ciśnienia w oponach? – Podpowiadamy!
Mechanizm wzbudzenia alternatora: Klucz do prawidłowego ładowania
Mechanizm wzbudzenia alternatora to podstawa diagnostyki problemów z ładowaniem. Od jego prawidłowego działania zależy, czy akumulator zostanie odpowiednio naładowany i czy kontrolka ładowania na desce rozdzielczej zgaśnie natychmiast po uruchomieniu silnika.
Jak działa obwód wzbudzenia (prąd wstępny, wirnik)
Aby alternator mógł zacząć produkować prąd, potrzebuje wstępnego „impulsu” – czyli niewielkiego prądu wzbudzenia. Proces przebiega następująco:
- Włączenie zapłonu: Po przekręceniu kluczyka w stacyjce (pozycja zapłonu), prąd z akumulatora przepływa przez żarówkę kontrolną ładowania.
- Przepływ do wirnika: Prąd dociera do regulatora napięcia, a następnie do uzwojenia wirnika alternatora. Ten przepływ prądu tworzy w wirniku początkowe, słabe pole magnetyczne.
- Uruchomienie silnika: Kiedy silnik uruchamia się i wirnik zaczyna się obracać, to słabe pole magnetyczne indukuje w uzwojeniach stojana napięcie.
- Prostowanie napięcia: Napięcie jest następnie prostowane przez diody.
- Samowzbudzenie i ładowanie: Po osiągnięciu obrotów powyżej jałowych, alternator zaczyna generować własny prąd, który zasila uzwojenie wirnika, a żarówka kontrolna gaśnie, sygnalizując prawidłowe ładowanie. Z mojego doświadczenia: zgaśnięcie tej kontrolki to najprostszy i najszybszy sposób, by upewnić się, że alternator pracuje prawidłowo.
Znaczenie żarówki kontrolnej w procesie wzbudzenia
Żarówka kontrolna ładowania na desce rozdzielczej to znacznie więcej niż tylko wskaźnik. To integralny, aktywny element obwodu wzbudzenia! Jej rezystancja warunkuje przepływ wstępnego prądu do wirnika.
Gdy żarówka jest przepalona, ma niewłaściwą rezystancję, lub jej obwód jest przerwany (np. przez zaśniedziałe styki), prąd wzbudzenia nie dotrze do alternatora. W rezultacie nawet sprawny alternator nie wzbudzi się i nie zacznie ładować akumulatora. Kontrolka pozostanie zgaszona, wprowadzając w błąd, lub w ogóle nie zaświeci się po włączeniu zapłonu.
Różnice w typach alternatorów (np. samowzbudne vs. wymagające zewnętrznego prądu)
Większość współczesnych alternatorów wymaga zewnętrznego prądu wzbudzenia, dostarczanego przez obwód z żarówką kontrolną. To alternatory dwuprzewodowe (lub wieloprzewodowe, wliczając sterowanie). Istnieją również inne typy:
- Alternatory samowzbudne (jednoprzewodowe): Te konstrukcje polegają na szczątkowym magnetyzmie wirnika i są w stanie wzbudzić się bez zewnętrznego prądu, zazwyczaj dopiero po osiągnięciu wyższych obrotów silnika (np. 1500-2000 obr./min). Ich zastosowanie jest jednak rzadsze w pojazdach osobowych.
- Alternatory sterowane elektronicznie: W nowszych samochodach spotkasz alternatory sterowane elektronicznie przez moduł ECU, które wykorzystują cyfrowe protokoły komunikacji (np. LIN/COM) do precyzyjnego zarządzania procesem ładowania, co czyni ich diagnostykę znacznie bardziej złożoną.
Czytaj także: Jak sprawdzić przepływomierz powietrza?
Diagnostyka problemu i najczęstsze przyczyny braku wzbudzenia
Gdy kontrolka ładowania uparcie świeci, nie ignoruj tego sygnału – to jasny znak nieprawidłowej pracy alternatora. Skuteczna diagnostyka szybko lokalizuje problem. Poniżej przedstawiamy, jak krok po kroku zidentyfikować najczęstsze przyczyny braku wzbudzenia.
Podstawowe kroki diagnostyczne (napięcie akumulatora, pin D+/L)
Pomiar napięcia akumulatora:
- Napięcie spoczynkowe: Przy zgaszonym silniku powinno wynosić 12,6-12,8V.
- Napięcie ładowania: Uruchom silnik i ponownie zmierz napięcie. Jeśli alternator ładuje, powinno wzrosnąć do 13,8-14,4V. Brak wzrostu potwierdza problem z ładowaniem.
Następnie sprawdź napięcie na pinie wzbudzenia alternatora, oznaczonym zazwyczaj jako D+ lub L. Po włączeniu zapłonu (bez uruchamiania silnika), na tym cienkim przewodzie powinno pojawić się napięcie zbliżone do napięcia akumulatora, czyli około 12V. Brak tego napięcia lub jego znaczne obniżenie wskazuje na przerwę w obwodzie wzbudzenia, często związaną z kontrolką ładowania.
Usterki w obwodzie wzbudzenia (żarówka, regulator, szczotki, pierścienie)
Żarówka kontrolna ładowania na desce rozdzielczej to kluczowy element obwodu wzbudzenia. Jej przepalenie lub niewłaściwa rezystancja całkowicie uniemożliwia wstępne wzbudzenie alternatora, ponieważ przez nią przepływa początkowy prąd do wirnika. Sprawdź, czy żarówka zaświeca się po włączeniu zapłonu.
Brak wzbudzenia może być również spowodowany przez:
- Uszkodzony regulator napięcia: Jego zintegrowane diody wzbudzenia, jeśli ulegną awarii, uniemożliwią dotarcie prądu do wirnika.
- Zużyte szczotki węglowe: Uniemożliwiają prawidłowy przepływ prądu wzbudzenia.
- Zabrudzone lub zużyte pierścienie ślizgowe na wirniku: Podobnie jak szczotki, uniemożliwiają prawidłowy przepływ prądu wzbudzenia, co skutkuje brakiem pola magnetycznego i tym samym ładowania.
Problemy z okablowaniem, masą i mostkiem prostowniczym
Nie zawsze problem leży w samym alternatorze. Dokładnie sprawdź:
- Okablowanie alternatora: Wszelkie zaśniedziałe styki, korozja lub przerwy w przewodach, zwłaszcza w cienkim kablu wzbudzenia (D+), mogą skutecznie odciąć dopływ prądu.
- Połączenie z masą: Upewnij się, że alternator ma solidne połączenie z masą pojazdu. Luźne lub skorodowane połączenie masowe to częsta, choć pomijana przyczyna problemów.
- Mostek prostowniczy: Zweryfikuj stan mostka prostowniczego. Choć najczęściej kojarzymy go z prostowaniem głównego prądu ładowania, zawiera również mniejsze diody (diody wzbudzenia) odpowiedzialne za zasilanie obwodu wzbudzenia po uruchomieniu alternatora. Ich uszkodzenie przerwie ten obwód, a kontrolka nie zgaśnie.
Dodatkowe elementy do weryfikacji (pasek klinowy, przewód B+)
Pamiętaj o podstawach mechanicznych.
- Pasek klinowy (wielorowkowy): Luźny, ślizgający się lub uszkodzony pasek to prozaiczna, lecz bardzo częsta przyczyna braku ładowania. Sprawdź jego napięcie i stan wizualny. Alternator potrzebuje odpowiedniego napędu do generowania prądu.
- Główny przewód prądowy B+: Koniecznie skontroluj główny przewód prądowy B+, który łączy alternator z akumulatorem. Upewnij się, że jest czysty, dobrze dokręcony na obu końcach i pozbawiony uszkodzeń izolacji oraz śladów korozji. Luźne lub skorodowane połączenie na tym przewodzie może drastycznie obniżyć efektywność ładowania, nawet jeśli alternator teoretycznie „wzbudza się”.
Doraźne metody wzbudzenia i kiedy szukać pomocy specjalisty
Gdy kontrolka ładowania uparcie świeci, a alternator odmawia współpracy, istnieją doraźne, choć jedynie tymczasowe, sposoby na przywrócenie jego funkcji. Zanim zdecydujesz się na wizytę u mechanika, poznaj te rozwiązania.
Chwilowe podanie +12V na pin wzbudzenia (D+)
Jeśli podejrzewasz problem z obwodem wzbudzenia, spróbuj ręcznie wzbudzić alternator:
- Włącz zapłon i uruchom silnik.
- Ostrożnie podaj chwilowy impuls napięcia +12V (np. za pomocą cienkiego przewodu z plusa akumulatora) na pin wzbudzenia alternatora (D+ lub L).
Impuls dostarcza początkowy prąd do wirnika, inicjując wytwarzanie pola magnetycznego i rozpoczęcie ładowania.
Wymaga to najwyższej ostrożności: użyj bezpiecznego połączenia i podłącz napięcie do właściwego pinu. Nieprawidłowe podłączenie może uszkodzić regulator napięcia lub inne elementy układu elektrycznego. Po poprawnym wykonaniu tej czynności kontrolka ładowania powinna zgasnąć, a alternator zacząć ładować.
’Przegazowanie’ silnika jako próba wzbudzenia
W niektórych przypadkach, zwłaszcza w starszych modelach samochodów lub w alternatorach jednoprzewodowych, dynamiczne zwiększenie obrotów silnika może spowodować wzbudzenie. Gdy silnik pracuje na wyższych obrotach (np. powyżej 2500-3000 obr./min), alternator generuje wystarczające szczątkowe pole magnetyczne, aby samoczynnie się wzbudzić i rozpocząć ładowanie.
Ta metoda jest zazwyczaj skuteczna, gdy problem nie wynika z poważnej usterki, a jedynie polega na słabym wzbudzeniu lub gdy alternator ma zdolność do samowzbudzenia przy odpowiednio wysokich obrotach. Jeśli po krótkim „przegazowaniu” kontrolka zgaśnie, a napięcie ładowania wróci do normy, możesz kontynuować jazdę. Pamiętaj jednak, że problem może powrócić, co wskazuje na konieczność dokładniejszej diagnostyki. Z mojego doświadczenia: poleganie na tej metodzie jako stałym rozwiązaniu jest ryzykowne; nawracający problem wzbudzenia prawie zawsze sygnalizuje początek poważniejszej usterki, która może doprowadzić do rozładowania akumulatora lub uszkodzenia alternatora.
Ograniczenia i ryzyka doraźnych rozwiązań
Doraźne metody, choć czasem skuteczne, to jedynie tymczasowe rozwiązania problemu. Nie usuwają one pierwotnej przyczyny braku ładowania, takiej jak zużyte szczotki, uszkodzony regulator napięcia czy przepalona żarówka kontrolna. Ich zastosowanie pozwoli dojechać do celu lub warsztatu, ale nie rozwiąże samej usterki.
Ignorowanie podstawowej przyczyny problemu i poleganie wyłącznie na doraźnych metodach prowadzi do poważniejszych konsekwencji, takich jak:
- całkowite rozładowanie akumulatora w trasie,
- uszkodzenie innych komponentów elektrycznych,
- unieruchomienie pojazdu.
Ponadto, nieumiejętne manipulowanie instalacją elektryczną, zwłaszcza przy podawaniu napięcia, niesie ryzyko uszkodzenia elektroniki samochodowej lub porażenia prądem.
Kiedy problem wymaga interwencji mechanika (nowoczesne systemy, złożone usterki)
Jeśli doraźne metody zawiodą, kontrolka ładowania nadal świeci lub problem powraca, konieczna jest profesjonalna pomoc mechanika. Szczególnie w przypadku nowoczesnych pojazdów, gdzie alternatory są często sterowane przez jednostkę sterującą silnika (ECU) za pomocą protokołów komunikacyjnych (np. LIN/COM), samodzielna diagnostyka i naprawa stają się niezwykle trudne, a często niemożliwe bez specjalistycznego sprzętu diagnostycznego. Z mojego doświadczenia: próby amatorskiej naprawy nowoczesnych alternatorów często prowadzą do uszkodzeń ECU lub innych drogich komponentów.
Mechanik precyzyjnie zdiagnozuje przyczynę usterki – od sprawdzenia regulatora napięcia, stanu szczotek i pierścieni ślizgowych, przez badanie mostka prostowniczego i diod wzbudzenia, aż po weryfikację okablowania i połączeń masy. Wczesna interwencja specjalisty zapobiega poważniejszym awariom i zapewnia bezpieczeństwo oraz niezawodność Twojego pojazdu.
Często Zadawane Pytania (FAQ)
Czy mogę jeździć ze świecącą kontrolką ładowania?
Nie, nie powinieneś jeździć ze świecącą kontrolką ładowania. Oznacza to brak ładowania akumulatora, co szybko doprowadzi do jego rozładowania i unieruchomienia pojazdu. Grozi to także trwałym uszkodzeniem akumulatora.
Co to jest pin D+ w alternatorze?
Pin D+ (często oznaczany również jako L) to wyprowadzenie wzbudzenia alternatora. Dostarcza on początkowy, niewielki prąd do uzwojenia wirnika, co jest kluczowe do zapoczątkowania procesu generowania energii elektrycznej, a także steruje lampką kontrolną ładowania.
Czy przepalona żarówka kontrolna może uniemożliwić ładowanie?
Tak, przepalona żarówka kontrolna ładowania w wielu układach jest integralną częścią obwodu wzbudzenia. Jej uszkodzenie przerywa dopływ początkowego prądu do alternatora, co uniemożliwia jego wzbudzenie i rozpoczęcie ładowania.
Jak sprawdzić, czy alternator ładuje?
Najprostszym sposobem jest pomiar napięcia na zaciskach akumulatora przy pracującym silniku – powinno ono wynosić od 13.8V do 14.8V. Jeśli napięcie jest znacząco niższe (zbliżone do napięcia spoczynkowego akumulatora), alternator prawdopodobnie nie ładuje.
Czy 'przegazowanie’ zawsze pomoże wzbudzić alternator?
Nie zawsze. „Przegazowanie” może sporadycznie pomóc w przypadku słabego wzbudzenia lub chwilowego braku startu, np. przy niskich obrotach. Nie rozwiąże to jednak problemów wynikających z uszkodzonej żarówki kontrolnej, regulatora napięcia czy samego alternatora.
