Jak sprawdzić rozrusznik miernikiem? Kompletny poradnik diagnozy

Dowiedz się, jak krok po kroku zdiagnozować usterkę rozrusznika, wykorzystując multimetr i cęgi amperomierza – zarówno bez demontażu z pojazdu, jak i po jego wyjęciu. Ten kompleksowy przewodnik pomoże Ci precyzyjnie zlokalizować problem i podjąć skuteczne kroki naprawcze.

Rozrusznik: Funkcja, objawy awarii i niezbędne narzędzia

Zanim zagłębisz się w szczegółowe testy, kluczowe jest zrozumienie podstawowej roli rozrusznika, rozpoznanie sygnałów wskazujących na jego potencjalną usterkę, a także zapoznanie się z niezbędnymi narzędziami i zasadami bezpieczeństwa. To fundament skutecznej diagnostyki.

Rola rozrusznika w układzie zapłonowym i typowe sygnały awarii

Rozrusznik to serce układu rozruchowego, odpowiedzialne za wprawienie silnika w ruch. Przekształca energię elektryczną z akumulatora w mechaniczną siłę obrotową, niezbędną do pokonania oporów silnika i jego uruchomienia. Bez jego sprawnego działania Twój pojazd po prostu nie ruszy. To właśnie rozrusznik, za pośrednictwem bendiksu, zazębia się z kołem zamachowym, aby nadać mu początkowy impuls.

Gdy rozrusznik zaczyna szwankować, samochód wysyła jasne sygnały. Najczęściej zauważysz brak reakcji po przekręceniu kluczyka (cisza lub pojedyncze „kliknięcie”), wolne obroty silnika podczas próby rozruchu (jakby akumulator był słaby, choć jest sprawny), charakterystyczne stukanie dochodzące z okolic rozrusznika lub nawet zapach spalenizny. Nie ignoruj tych symptomów – to znak, że nadszedł czas na precyzyjną diagnostykę, a także na sprawdzenie jak rozpoznać zwarcie w akumulatorze w przypadku podobnych objawów.

Niezbędne narzędzia diagnostyczne: multimetr (woltomierz, omomierz) i cęgi amperomierza

Do precyzyjnej diagnostyki rozrusznika potrzebujesz kilku podstawowych narzędzi:

• Multimetr: Niezbędny jako woltomierz do pomiaru napięcia (np. spadków napięcia podczas rozruchu) oraz omomierz do sprawdzenia rezystancji uzwojeń i izolacji. To narzędzie jest nieocenione w wykrywaniu przerw w obwodach, zwarć czy przebić do masy.
• Cęgi amperomierza: Umożliwiają bezinwazyjny pomiar prądu pobieranego przez rozrusznik podczas próby rozruchu. Zbyt wysoki prąd może wskazywać na zwarcie w rozruszniku, natomiast zbyt niski lub jego brak – na przerwę w obwodzie lub uszkodzony elektromagnes.

Posiadanie obu tych narzędzi to podstawa skutecznej i kompleksowej diagnostyki, a dla zwiększenia bezpieczeństwa warto również rozważyć jak zamontować wyłącznik akumulatora.

Podstawowe zasady bezpieczeństwa podczas pracy z układem elektrycznym pojazdu

Praca z układem elektrycznym pojazdu wymaga szczególnej ostrożności. Zawsze pamiętaj o swoim bezpieczeństwie, aby uniknąć nie tylko uszkodzenia samochodu, ale przede wszystkim porażenia prądem. Niewłaściwe postępowanie może prowadzić do poważnych konsekwencji.

• Zawsze odłącz ujemną klemę akumulatora przed przystąpieniem do jakichkolwiek pomiarów, aby zapobiec przypadkowemu zwarciu i odciąć zasilanie układu elektrycznego.
• Upewnij się, że masz na sobie odpowiednie okulary ochronne i rękawice.
• Zawsze sprawdzaj, czy narzędzia są w dobrym stanie, a kable pomiarowe nie są uszkodzone.
• Unikaj pracy w wilgotnym środowisku i nigdy nie dotykaj jednocześnie dwóch biegunów akumulatora ani przewodów pod napięciem.

Bezpieczeństwo jest najważniejsze. Warto również wiedzieć, czy w trakcie ładowania akumulatora można odpalić samochód.

Diagnostyka wstępna rozrusznika bez demontażu

Zanim zdecydujesz się na demontaż rozrusznika, wiele cennych informacji możesz uzyskać, przeprowadzając wstępną diagnostykę w pojeździe. Te proste testy pomogą szybko wykluczyć inne potencjalne przyczyny problemów z uruchomieniem silnika, takie jak słaby akumulator czy uszkodzone okablowanie, zanim skupisz się na samym rozruszniku.

Sprawdzenie stanu akumulatora (napięcie spoczynkowe i pod obciążeniem) oraz czystości połączeń

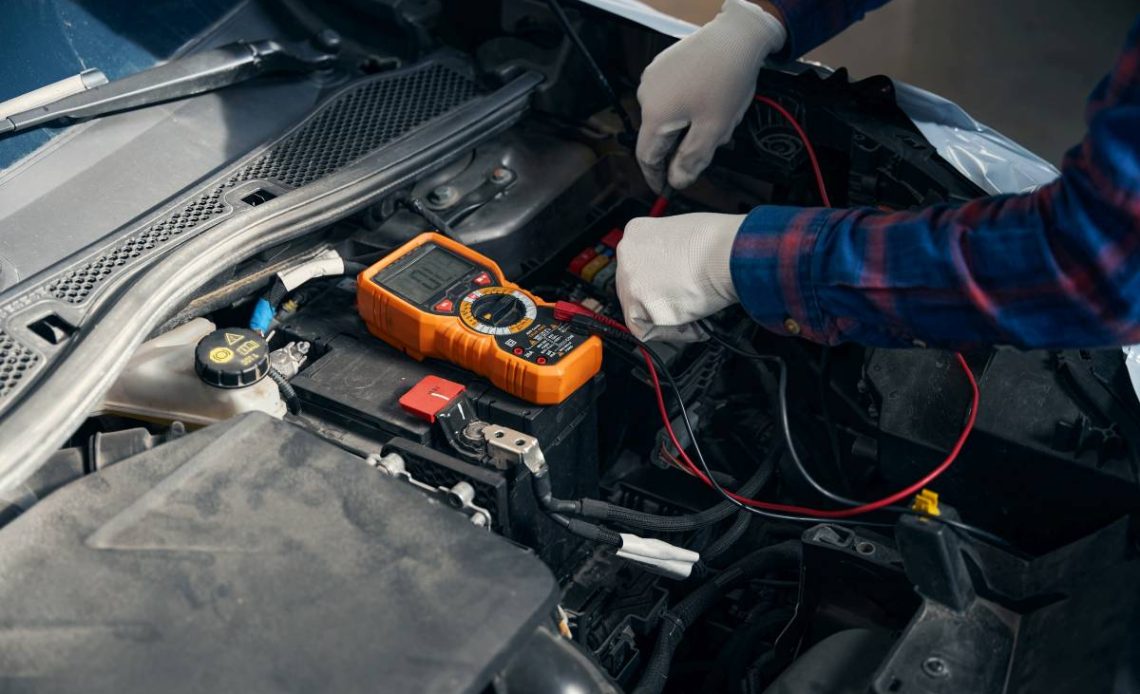

Niska wydajność akumulatora to najczęstsza przyczyna problemów z rozruchem, często błędnie przypisywana awarii rozrusznika. Rozpocznij od zmierzenia napięcia spoczynkowego akumulatora za pomocą multimetru: dla w pełni naładowanej baterii powinno ono wynosić około 12,6V. Następnie, podczas próby rozruchu silnika, obserwuj napięcie pod obciążeniem – nie powinno spaść poniżej 10V. Znaczący spadek napięcia poniżej tej wartości wskazuje na słaby akumulator, co uniemożliwia prawidłowe działanie rozrusznika i jest szczególnie ważne w kontekście ładowania akumulatora zimą.

Równie istotne jest sprawdzenie czystości i dokręcenia połączeń elektrycznych. Luźne lub skorodowane klemy akumulatora, a także zaśniedziałe punkty masowe i połączenia na samym rozruszniku, mogą drastycznie zwiększyć oporność w obwodzie, ograniczając przepływ prądu. Upewnij się, że wszystkie połączenia są solidne i wolne od nalotów, co zapewni optymalne przewodnictwo.

Pomiar spadku napięcia na przewodach zasilających rozrusznik podczas próby rozruchu

Test ten pozwala zidentyfikować nadmierną oporność w przewodach zasilających rozrusznik, wynikającą z uszkodzenia kabla lub słabego połączenia. Ustaw multimetr na pomiar napięcia stałego. Umieść czerwoną sondę miernika na dodatnim biegunie akumulatora, a czarną na głównym zacisku zasilającym rozrusznika (gruby kabel). Poproś kogoś o próbę rozruchu silnika i odczytaj wartość spadku napięcia.

Idealnie, spadek napięcia powinien być minimalny, nie przekraczając 0,5V. Wyższa wartość wskazuje na problem z okablowaniem lub połączeniami, np. korozję wewnątrz kabla, co uniemożliwia dostarczenie pełnego prądu do rozrusznika. Jest to powód, dla którego dobór kabla do akumulatora 12V jest tak istotny. Analogicznie możesz sprawdzić obwód masy, mierząc spadek napięcia między ujemnym biegunem akumulatora a obudową rozrusznika.

Ocena poboru prądu rozruchowego cęgami amperomierza (typowy zakres dla benzyny/diesla)

Pomiar prądu pobieranego przez rozrusznik podczas próby rozruchu dostarcza kluczowych informacji o jego wewnętrznym stanie. Do tego testu niezbędne są cęgi amperomierza przystosowane do prądu stałego (DC) o wysokim zakresie. Załóż cęgi na główny kabel zasilający rozrusznik (ten gruby, którym płynie prąd z akumulatora), a następnie, podczas próby uruchomienia silnika, odczytaj maksymalny pobór prądu.

Typowe wartości poboru prądu dla silników benzynowych to zazwyczaj 150-250 Amperów, natomiast dla silników Diesla, ze względu na wyższy stopień sprężania, wartości te są znacznie wyższe i mogą wynosić 250-600 Amperów, a w niektórych przypadkach nawet więcej. Zbyt wysoki pobór prądu może świadczyć o wewnętrznym zwarciu w rozruszniku lub zacięciu się silnika, natomiast zbyt niski lub brak poboru prądu może wskazywać na przerwę w obwodzie lub uszkodzony elektromagnes.

Szczegółowe testy rozrusznika po demontażu

Po wyjęciu rozrusznika z pojazdu otwiera się możliwość przeprowadzenia znacznie bardziej precyzyjnych i dogłębnych badań, które pozwolą jednoznacznie zidentyfikować źródło problemu. Teraz możesz dokładnie przyjrzeć się każdemu komponentowi i zmierzyć jego parametry elektryczne.

Diagnostyka elektromagnesu (solenoidu): test działania i pomiar rezystancji cewek

Elektromagnes, czyli solenoid, pełni podwójną rolę: wysuwa zębnik (bendiks) w kierunku koła zamachowego i jednocześnie załącza główne styki zasilające silnik rozrusznika. Aby sprawdzić jego działanie, podłącz dodatni biegun akumulatora do małego zacisku sterującego solenoidu (zazwyczaj oznaczonego 50 lub S) i ujemny biegun do obudowy rozrusznika. Powinieneś usłyszeć wyraźne kliknięcie i zobaczyć wysunięcie się zębnika. Jeśli zębnik wysuwa się, lecz nie słychać drugiego, mocniejszego kliknięcia (załączenia styków głównych), problem może leżeć w samych stykach.

Następnie użyj multimetru w trybie omomierza do pomiaru rezystancji cewek:

1. Cewka trzymająca (hold-in coil): Zmierz rezystancję między małym zaciskiem sterującym (S) a masą (obudową solenoidu). Prawidłowa wartość to zazwyczaj od 0,4 do 0,8 Ω.
2. Cewka ciągnąca (pull-in coil): Zmierz rezystancję między małym zaciskiem sterującym (S) a głównym zaciskiem zasilającym silnik rozrusznika (zwykle 30 lub B). Wartości mieszczą się zazwyczaj w zakresie od 0,2 do 0,4 Ω.

Brak rezystancji (nieskończoność) wskazuje na przerwę w uzwojeniu, natomiast bardzo niska rezystancja (bliska 0 Ω) może sygnalizować zwarcie.

Wizualna inspekcja i pomiar rezystancji uzwojeń wirnika oraz stojana (wykrywanie przerw/zwarć)

Po rozłożeniu rozrusznika należy dokładnie obejrzeć jego poszczególne elementy.

• Szczotki węglowe: Rozpoznać je można po skróconej długości (poniżej wartości minimalnej), nierównomiernym zużyciu lub pęknięciach, które uniemożliwiają prawidłowy kontakt z komutatorem. Niewystarczający docisk szczotek również prowadzi do słabego przewodzenia.
• Komutator: Powinien być gładki i czysty. Wypalone segmenty, głębokie rowki, rysy czy przebarwienia świadczą o jego zużyciu, często będącym konsekwencją długotrwałej pracy ze zużytymi szczotkami lub przegrzewania.
• Zębnik (bendiks): Należy sprawdzić pod kątem uszkodzenia zębów, które mogły zostać starte podczas prób rozruchu, oraz jego mechanizmu sprzęgającego – powinien on swobodnie wysuwać się, zazębiać i płynnie wracać do pozycji spoczynkowej, nie ślizgając się.
• Łożyska i tuleje: Ich zużycie może prowadzić do ocierania się wirnika o stojan.

Kluczowe są jednak pomiary rezystancji uzwojeń:

• Wirnik (armatura): Za pomocą omomierza sprawdź rezystancję między sąsiednimi lamelkami komutatora. Prawidłowo uzwojone segmenty powinny wykazywać bardzo niską, lecz mierzalną rezystancję (zwykle poniżej 1 Ω, często bliską zeru). Brak rezystancji (nieskończoność) między segmentami świadczy o przerwie w uzwojeniu, natomiast zbliżona rezystancja we wszystkich segmentach jest dobrym znakiem.
• Stojan (uzwojenia wzbudzenia): Jeżeli stojan posiada uzwojenia (w nowszych konstrukcjach często zastępowane magnesami trwałymi), zmierz rezystancję między jego biegunami. Wartości powinny być niskie, rzędu 0,2-0,5 Ω. Przerwa (nieskończoność) lub bardzo niska rezystancja (zwarcie) wskazuje na uszkodzenie.

Sprawdzenie izolacji (przebicia do masy) uzwojeń omomierzem

Ostatnim, lecz niezwykle ważnym testem po demontażu jest sprawdzenie, czy nie doszło do przebicia izolacji uzwojeń do masy, co mogłoby powodować upływ prądu i nieefektywną pracę rozrusznika. Za pomocą omomierza zmierz rezystancję między:

1. Uzwojeniami wirnika (dowolną lamelką komutatora) a rdzeniem wirnika (osią).
2. Uzwojeniami stojana (końcówkami uzwojeń) a obudową stojana.

W obu przypadkach prawidłowy odczyt powinien wskazywać nieskończoną rezystancję (OL – Over Limit), co oznacza, że izolacja jest nienaruszona, a prąd nie ma drogi ucieczki do masy. Każda mierzalna rezystancja (nawet wysoka, rzędu kilkuset kΩ) świadczy o uszkodzeniu izolacji, które z czasem może prowadzić do całkowitego zwarcia i unieruchomienia rozrusznika.

Najczęstsze przyczyny awarii i dalsze kroki

Po przeprowadzeniu szczegółowej diagnostyki miernikiem, nadszedł czas, aby zinterpretować zebrane dane i zidentyfikować konkretne przyczyny problemów z rozrusznikiem. Zrozumienie, czy awaria ma charakter mechaniczny, czy elektryczny, jest kluczowe dla podjęcia dalszych, trafnych decyzji.

Identyfikacja uszkodzeń mechanicznych: zużyte szczotki, komutator, bendiks, łożyska

Po demontażu rozrusznika, kluczowa jest wizualna inspekcja jego mechanicznych komponentów:

• Zużyte szczotki: Rozpoznać je można po skróconej długości (poniżej wartości minimalnej), nierównomiernym zużyciu lub pęknięciach, które uniemożliwiają prawidłowy kontakt z komutatorem. Niewystarczający docisk szczotek również prowadzi do słabego przewodzenia.
• Komutator: Powinien być gładki i czysty. Wypalone segmenty, głębokie rowki, rysy czy przebarwienia świadczą o jego zużyciu, często będącym konsekwencją długotrwałej pracy ze zużytymi szczotkami lub przegrzewania.
• Bendiks: Należy sprawdzić pod kątem uszkodzenia zębów, które mogły zostać starte podczas prób rozruchu, oraz jego mechanizmu sprzęgającego – powinien on swobodnie wysuwać się, zazębiać i płynnie wracać do pozycji spoczynkowej, nie ślizgając się.
• Łożyska lub tuleje: Nadmierne luzy, zatarcia lub widoczne uszkodzenia świadczą o ich zużyciu, co objawia się zwiększonym hałasem podczas pracy rozrusznika, a w skrajnych przypadkach może prowadzić do ocierania się wirnika o stojan.

Rozpoznawanie usterek elektrycznych: uszkodzone uzwojenia, styki solenoidu, przerwy w obwodzie

Usterki elektryczne często manifestują się poprzez nieprawidłowe wartości mierzone multimetrem:

• Uszkodzone uzwojenia wirnika, stojana lub solenoidu (cewka ciągnąca i trzymająca) zidentyfikujesz, mierząc ich rezystancję. Odczyty odbiegające od normy (np. nieskończona rezystancja wskazująca na przerwę albo zbyt niska świadcząca o zwarciu) są jednoznacznym sygnałem problemu. Wizualnie możesz dostrzec przegrzane lub spalone fragmenty izolacji uzwojeń.
• Styki solenoidu: Główne styki zasilające rozrusznik z czasem ulegają wypaleniu i korozji. Objawia się to często brakiem załączenia rozrusznika, pomimo słyszalnego „kliknięcia” elektromagnesu. Niewystarczające przewodzenie prądu przez te styki prowadzi do spadków napięcia i niedostatecznego zasilania silnika rozrusznika.
• Przerwy w obwodzie: Mogą występować w uzwojeniach, ale także w połączeniach kablowych wewnątrz rozrusznika lub w jego zewnętrznych przewodach zasilających. Dokładne testy ciągłości omomierzem pozwalają wykryć takie uszkodzenia, skutkujące całkowitym brakiem reakcji rozrusznika lub jego bardzo słabym działaniem. Pamiętaj też o testach izolacji, aby wykluczyć przebicie do masy, które powoduje upływ prądu i nieefektywną pracę urządzenia.

Kiedy zdecydować się na regenerację, a kiedy na wymianę rozrusznika

Decyzja o regeneracji lub wymianie rozrusznika zależy od zakresu i kosztów uszkodzeń.

Regeneracja jest zazwyczaj opłacalna, gdy uszkodzenia są ograniczone do łatwo wymienialnych i stosunkowo niedrogich elementów, takich jak szczotki, tuleje, bendiks, styki solenoidu czy uszczelki. Jeśli obudowa rozrusznika, wirnik lub stojan są w dobrym stanie, a dostępność części zamiennych jest wysoka, regeneracja może znacząco obniżyć koszty naprawy.

Z drugiej strony, wymiana rozrusznika na nowy staje się koniecznością lub bardziej ekonomicznym rozwiązaniem, gdy uszkodzenia są rozległe. Dotyczy to sytuacji, gdy uszkodzeniu uległy główne komponenty, takie jak wirnik, stojan, korpus rozrusznika, lub gdy stwierdzono poważne uszkodzenia przekładni planetarnej. Gdy koszt regeneracji, wliczając w to cenę części i robociznę, zbliża się do ceny nowego urządzenia, wymiana na fabrycznie nowy rozrusznik z gwarancją często okazuje się rozsądniejszą inwestycją, zapewniającą dłuższą bezawaryjną pracę.

Często Zadawane Pytania (FAQ)

Jakie napięcie powinien mieć sprawny akumulator przed rozruchem?

Sprawny akumulator 12V powinien mieć napięcie spoczynkowe w przedziale 12.6V-12.8V. Napięcie poniżej 12.4V oznacza, że jest niedoładowany i może mieć problem z uruchomieniem pojazdu. W takiej sytuacji warto zadać pytanie, czy można ładować akumulator podpięty do auta.

Czy wysoki pobór prądu przez rozrusznik zawsze oznacza zwarcie?

Nie, wysoki pobór prądu nie zawsze oznacza zwarcie. Może wskazywać na nadmierne obciążenie silnika, uszkodzenie wewnętrzne rozrusznika (np. zatarte tuleje, zwarte zwoje) lub problem z kablami.

Jak sprawdzić, czy bendiks prawidłowo wysuwa się i zazębia?

Najpewniejszym sposobem jest demontaż rozrusznika i podanie napięcia bezpośrednio na elektromagnes, obserwując wysunięcie bendiksu. W pojeździe słucha się charakterystycznego, krótkiego „kliknięcia” i obracania silnika.

Czy mogę zdiagnozować rozrusznik bez cęgów amperomierza?

Tak, podstawową diagnozę można przeprowadzić, mierząc napięcie akumulatora podczas rozruchu i sprawdzając połączenia kablowe. Jednak do precyzyjnego określenia poboru prądu i stanu wewnętrznego rozrusznika cęgi amperomierza są niezbędne.

Co to jest 'przebicie do masy’ w kontekście rozrusznika?

Przebicie do masy to niekontrolowany przepływ prądu z uzwojeń silnika rozrusznika bezpośrednio do jego metalowej obudowy, zamiast przez zamierzone ścieżki obwodu. Powoduje to nadmierne grzanie, spadek mocy i może prowadzić do uszkodzenia rozrusznika.
