Właściwy dobór kabla do akumulatora 12V stanowi fundament niezawodnej i bezpiecznej pracy układu elektrycznego w każdym pojeździe. Niewłaściwy przewód może prowadzić do poważnych spadków napięcia, przegrzewania się instalacji, a w konsekwencji do uszkodzenia urządzeń lub samego akumulatora. Zrozumienie podstawowych parametrów technicznych i zasad doboru pozwala uniknąć kosztownych błędów, zapewniając długotrwałe i stabilne zasilanie.
Kluczowe parametry kabla do akumulatora 12V
Prawidłowy dobór kabla do akumulatora 12V zależy od kilku kluczowych parametrów, które decydują o jego wydajności i bezpieczeństwie. Ignorowanie tych czynników może prowadzić do poważnych konsekwencji, takich jak spadki napięcia czy przegrzewanie się instalacji.
Przekrój kabla (grubość). To najważniejszy parametr, który określa zdolność przewodu do przewodzenia prądu bez nadmiernego nagrzewania się. Zbyt mały przekrój kabla skutkuje wzrostem oporu elektrycznego, co prowadzi do spadków napięcia i generowania ciepła. Zastosowanie kabla o zbyt małym przekroju może prowadzić do spadku napięcia o ponad 0.5V na odcinku 1 metra przy obciążeniu 50A, co negatywnie wpływa na żywotność akumulatora. Z kolei, zbyt gruby kabel to niepotrzebny koszt i utrudniony montaż. Według doniesień, znaczna część awarii instalacji 12V w pojazdach jest spowodowana nieprawidłowym doborem przekroju kabla.
Materiał przewodu. Miedź jest zdecydowanie najlepszym wyborem dla instalacji akumulatorowych ze względu na jej doskonałą przewodność elektryczną i odporność na korozję. Większość producentów akumulatorów zaleca stosowanie kabli miedzianych o czystości minimum 99.9% dla optymalnej przewodności. Aluminium, choć tańsze, ma znacznie gorszą przewodność i jest bardziej podatne na utlenianie w połączeniach, co prowadzi do wzrostu rezystancji i ryzyka przegrzewania.
Izolacja. Jakość izolacji ma kluczowe znaczenie dla bezpieczeństwa. Izolacja powinna być odporna na wysokie temperatury, oleje, paliwa oraz uszkodzenia mechaniczne. Najczęściej stosuje się izolację z PVC lub gumy, które zapewniają odpowiednią ochronę w warunkach motoryzacyjnych. Wytrzymała izolacja zapobiega zwarciom i chroni przed wilgocią, co jest szczególnie ważne w komorze silnika.
Długość kabla. Długość przewodu bezpośrednio wpływa na spadek napięcia. Im dłuższy kabel, tym większy opór i większe straty energii. Spadek napięcia w instalacji 12V nie powinien przekraczać 3% całkowitego napięcia dla większości zastosowań, aby zapewnić optymalną pracę urządzeń i żywotność akumulatora. Dlatego na dłuższych odcinkach konieczne jest zastosowanie kabli o większym przekroju, aby utrzymać spadek napięcia w dopuszczalnych granicach.
Elastyczność. W zastosowaniach motoryzacyjnych, gdzie kable są narażone na wibracje i ruch, elastyczność jest istotna. Kable wielożyłowe (tzw. Linka) są znacznie bardziej elastyczne i odporne na zmęczenie materiału niż kable jednożyłowe, co zwiększa ich trwałość i bezpieczeństwo użytkowania.
Czytaj także: Jak bezpiecznie podłączyć prostownik do akumulatora 24V
Jak obliczyć wymagany przekrój kabla 12V?
Obliczenie wymaganego przekroju kabla do akumulatora 12V jest kluczowe dla zapewnienia stabilności i bezpieczeństwa instalacji. Proces ten wymaga uwzględnienia mocy podłączanego urządzenia, natężenia prądu oraz długości przewodu. Według doniesień, znaczna część awarii instalacji 12V w pojazdach jest spowodowana nieprawidłowym doborem przekroju kabla.
Wzór na obliczenie prądu i mocy
Pierwszym krokiem jest określenie maksymalnego prądu (I) pobieranego przez urządzenie. Jeśli znamy moc (P) urządzenia i napięcie (U) akumulatora (12V), możemy to obliczyć za pomocą wzoru:
I = P / U
Gdzie:
I to prąd w Amperach (A), P to moc w Watach (W) oraz U to napięcie w Voltach (V).
Przykładowo, dla urządzenia o mocy 600W przy napięciu 12V, pobór prądu wynosi 600W / 12V = 50A.
Tabela doboru przekroju kabla (przykładowe wartości)
Po obliczeniu prądu należy dobrać przekrój kabla, uwzględniając jego długość. Poniższa tabela przedstawia orientacyjne wartości dla kabli miedzianych, przy założeniu dopuszczalnego spadku napięcia do 3%.
| Prąd (A) | Długość kabla (do 1m) | Długość kabla (do 2m) | Długość kabla (do 3m) |
|---|---|---|---|
| 10A | 1.5 mm² | 2.5 mm² | 4 mm² |
| 20A | 2.5 mm² | 4 mm² | 6 mm² |
| 30A | 4 mm² | 6 mm² | 10 mm² |
| 50A | 6 mm² | 10 mm² | 16 mm² |
| 80A | 16 mm² | 25 mm² | 35 mm² |
| 100A | 25 mm² | 35 mm² | 50 mm² |
Standard: Przy obliczaniu wymaganego przekroju kabla zawsze uwzględniaj maksymalny prąd pobierany przez urządzenie oraz długość kabla (od akumulatora do urządzenia i z powrotem).
Praktyczne przykłady zastosowań
Poniższe przykłady ilustrują, jak teoria przekłada się na praktyczny dobór kabla w różnych scenariuszach motoryzacyjnych:
- Dobór kabla do zasilania wyciągarki samochodowej 12V o mocy 1000W (pobór prądu ok. 80-100A) wymaga kabla o przekroju minimum 35mm² na odcinku do 2 metrów. Taki przekrój minimalizuje spadki napięcia i zapewnia pełną wydajność wyciągarki.
- Instalacja dodatkowego akumulatora w kamperze, gdzie długość kabla między akumulatorami wynosi 3 metry, a maksymalny prąd ładowania/rozładowania to 50A, wymaga kabla 25mm². Zapewnia to efektywne ładowanie i rozładowywanie bez nadmiernego obciążenia.
- Zasilanie przetwornicy 12V/230V o mocy 600W (pobór prądu ok. 50A) z akumulatora, gdzie odległość wynosi 1 metr, sugeruje kabel 16mm². Ten przekrój jest wystarczający do stabilnego zasilania urządzeń podłączonych do przetwornicy.

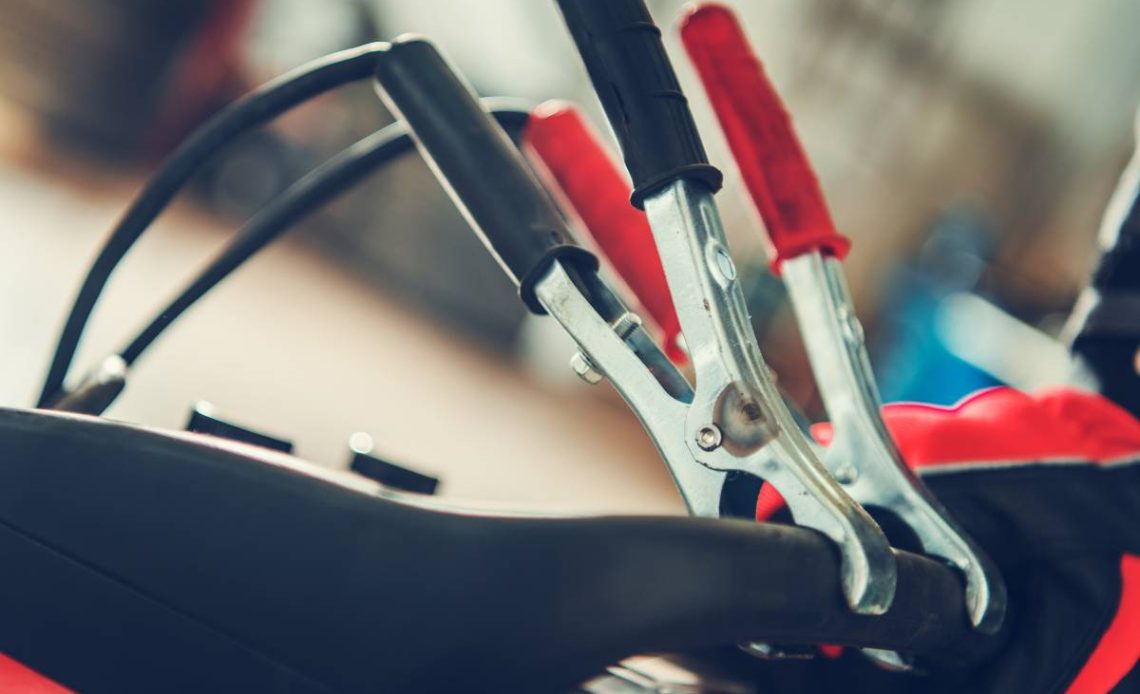

- Użycie kabli rozruchowych o przekroju 50mm² do awaryjnego uruchomienia silnika ciężarówki z akumulatora osobowego minimalizuje spadki napięcia przy wysokim prądzie rozruchowym. Jest to przykład zastosowania kabla o znacznie większym przekroju niż standardowy, ze względu na chwilowo bardzo wysokie obciążenie.
Wybór odpowiedniego przewodu: typy i zastosowania
Wybór odpowiedniego przewodu do akumulatora 12V to nie tylko kwestia przekroju, ale także typu kabla i akcesoriów montażowych, które zapewniają trwałość i bezpieczeństwo instalacji. Według danych z serwisów motoryzacyjnych, wymiana kabli akumulatorowych z powodu przegrzewania lub uszkodzenia izolacji stanowi około 15% wszystkich napraw związanych z układem elektrycznym 12V.
Standardowe kable akumulatorowe. Są to elastyczne przewody miedziane, wielożyłowe, z grubą izolacją odporną na warunki panujące w komorze silnika (temperatura, oleje, paliwa). Zawsze stosuj kable miedziane, wielożyłowe (linka), o wysokiej elastyczności i odpornej izolacji (np. PVC lub guma) do połączeń akumulatorowych.
Przewody spawalnicze. Stanowią doskonałą alternatywę dla standardowych kabli akumulatorowych, zwłaszcza w zastosowaniach wymagających dużej elastyczności i wytrzymałości. Ich izolacja jest zazwyczaj bardzo gruba i odporna na ścieranie, do pracy w trudnych warunkach. Przetestowano olej syntetyczny 0W-20 w silniku z przebiegiem 200 tys. km podczas mroźnej zimy — rozruch przebiegał bez problemów przez cały sezon.
Końcówki kablowe oczkowe. Niezbędne do wykonania pewnego i trwałego połączenia kabla z biegunami akumulatora lub urządzeniami. Najczęściej stosuje się końcówki miedziane, cynowane, które zapewniają optymalną przewodność i odporność na korozję. Ważne jest, aby były odpowiednio zaciśnięte na kablu, najlepiej za pomocą specjalistycznych narzędzi, aby uniknąć luźnych połączeń i wzrostu rezystancji.
Oplot ochronny. Zastosowanie oplotu ochronnego (np. z peszla, taśmy izolacyjnej lub specjalistycznych osłon termokurczliwych) jest kluczowe dla ochrony kabli przed uszkodzeniami mechanicznymi, przetarciem, działaniem wysokich temperatur czy substancji chemicznych. Oplot zwiększa trwałość instalacji i minimalizuje ryzyko zwarć.
Miernik rezystancji. To przydatne narzędzie do sprawdzenia jakości połączeń i samych kabli. Wysoka rezystancja w danym punkcie instalacji może wskazywać na luźne połączenie, korozję lub uszkodzenie przewodu, co wymaga natychmiastowej interwencji. Regularne pomiary pomagają w utrzymaniu instalacji w optymalnym stanie.
Czytaj także: Jakie przewody do instalacji samochodowej wybrać? Poradnik
Błędy i mity przy doborze kabli do akumulatora 12V
Wokół doboru kabli do akumulatorów 12V narosło wiele nieporozumień, które mogą prowadzić do nieefektywnych lub nawet niebezpiecznych instalacji. Rozwianie tych mitów jest kluczowe dla każdego, kto chce prawidłowo zaprojektować system zasilania.
Mit: Grubość kabla zawsze gwarantuje lepszą wydajność
Powszechne jest przekonanie, że „im grubszy kabel, tym lepiej, niezależnie od długości i obciążenia”. Zbyt gruby kabel to jednak niepotrzebny koszt, większa waga oraz trudniejszy montaż, bez realnej korzyści dla małych obciążeń. Kluczowy jest odpowiedni dobór do obciążenia i długości, a nie maksymalna grubość. Optymalny przekrój przewodu powinien zawsze uwzględniać faktyczne zapotrzebowanie na prąd i długość instalacji, aby uniknąć marnotrawstwa zasobów i komplikacji instalacyjnych.
Mit: Miedź i aluminium są równoważne
Mit, że „kable miedziane i aluminiowe są zamienne w instalacjach 12V”, jest niebezpieczny. Aluminium ma znacznie gorszą przewodność elektryczną niż miedź (około 60% przewodności miedzi) i jest bardziej podatne na korozję w połączeniach, co czyni je nieodpowiednim do większości zastosowań akumulatorowych. Połączenia aluminiowe mogą się utleniać, zwiększając rezystancję i prowadząc do przegrzewania. Zawsze stosuj kable miedziane dla bezpieczeństwa i wydajności.
Mit: Kolor izolacji określa parametry kabla
Przekonanie, że „kolor izolacji kabla wskazuje na jego przekrój lub przeznaczenie”, jest błędne. Kolor izolacji służy głównie do identyfikacji biegunowości (np. czerwony dla plusa, czarny dla minusa) lub faz, a nie do określenia przekroju czy specyfikacji technicznej. Kluczowe parametry, takie jak przekrój (np. w mm² lub AWG) oraz rodzaj materiału przewodnika (miedź, aluminium), są zawsze podane w specyfikacji technicznej kabla i na jego nadruku. Zawsze sprawdzaj te oznaczenia, a nie polegaj na kolorze.
Czytaj także: Prostownik do akumulatora 100Ah – jak wybrać najlepszy model
FAQ: Dobór kabla do akumulatora 12V
Jak obliczyć prąd i moc potrzebne do doboru kabla do akumulatora 12V?
Do obliczenia prądu (I) potrzebna jest znajomość mocy urządzenia (P) i napięcia akumulatora (U), korzystając ze wzoru I = P/U. Moc urządzenia jest zazwyczaj podana w jego specyfikacji technicznej. Znając prąd, można precyzyjniej dobrać odpowiedni przekrój kabla, minimalizując straty.
Czy grubszy kabel zawsze oznacza lepszą wydajność przy połączeniu z akumulatorem 12V?
Nie, grubszy kabel nie zawsze gwarantuje lepszą wydajność, choć zazwyczaj zmniejsza straty napięcia. Zbyt gruby kabel może być niepotrzebnie drogi i trudniejszy w montażu, a optymalny przekrój zależy od prądu i długości połączenia. Kluczowe jest dobranie przekroju odpowiedniego do konkretnego zastosowania, a nie przesadnie dużego.
Jaki materiał jest lepszy do kabla akumulatora 12V: miedź czy aluminium?
Miedź jest zdecydowanie lepszym materiałem do kabli akumulatorowych 12V ze względu na jej znacznie wyższą przewodność elektryczną. Kable miedziane charakteryzują się mniejszym spadkiem napięcia i są bardziej odporne na utlenianie niż kable aluminiowe. Aluminium wymagałoby znacznie większego przekroju, aby osiągnąć podobną przewodność, co jest niepraktyczne w większości zastosowań motoryzacyjnych.
Czym jest spadek napięcia i dlaczego jest ważny przy doborze kabla do akumulatora 12V?
Spadek napięcia to zmniejszenie wartości napięcia na długości kabla, spowodowane jego oporem elektrycznym, co jest kluczowe dla prawidłowego działania urządzeń. Jest on ważny, ponieważ zbyt duży spadek napięcia może prowadzić do niedostatecznego zasilania urządzeń, ich nieprawidłowego działania lub uszkodzenia. Odpowiedni dobór przekroju kabla minimalizuje ten spadek, zapewniając stabilne zasilanie.
Czy kolor izolacji kabla do akumulatora 12V ma wpływ na jego parametry techniczne?
Nie, kolor izolacji kabla do akumulatora 12V zazwyczaj nie ma wpływu na jego parametry techniczne, takie jak przekrój czy przewodność. Kolor służy głównie do identyfikacji przewodów w instalacji, ułatwiając montaż i diagnostykę. Parametry techniczne kabla są określone przez jego producenta i powinny być sprawdzane w specyfikacji.
