Prawidłowe podłączenie żarówki H4 ma kluczowe znaczenie dla bezpieczeństwa i efektywności oświetlenia pojazdu. Ten przewodnik krok po kroku pomoże Ci poznać jej budowę i bezpiecznie zainstalować ją w samochodzie lub motocyklu, eliminując ryzyko błędów i uszkodzeń.
Spis treści
Zrozumienie żarówki H4 i podstawy bezpieczeństwa
Zanim rozpoczniesz pracę z instalacją elektryczną pojazdu, dogłębnie poznaj budowę żarówki H4 i ściśle przestrzegaj zasad bezpieczeństwa. Prawidłowe podłączenie gwarantuje nie tylko funkcjonalność, ale przede wszystkim Twoje bezpieczeństwo na drodze. Podobnie, dla ochrony instalacji kluczowe są zasady bezpieczeństwa związane z montażem wyłącznika akumulatora, o których przeczytasz w artykule: jak zamontować wyłącznik akumulatora.

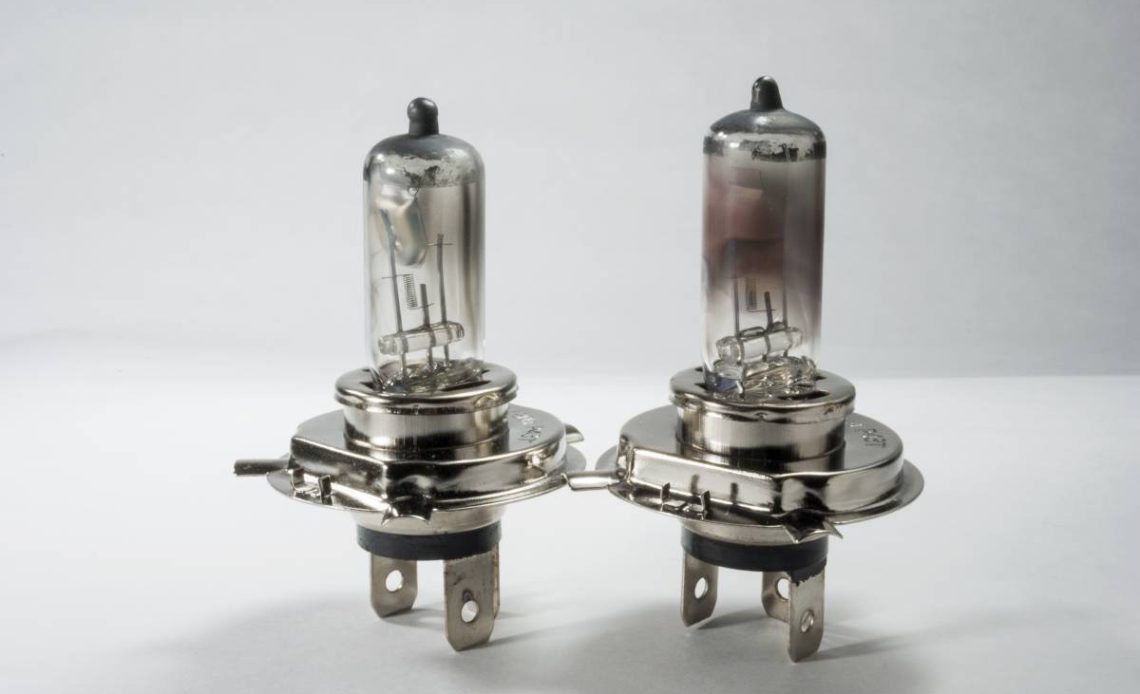

Budowa żarówki H4: 3 piny (masa, światła mijania, światła drogowe)
Żarówka H4 to innowacyjne rozwiązanie w motoryzacji, które łączy w jednej obudowie dwa niezależne włókna żarowe: jedno dla świateł mijania (Low Beam), a drugie dla świateł drogowych (High Beam). Dla prawidłowego działania obu funkcji, każda żarówka H4 posiada trzy piny:
- Masa (Ground): Niezbędna do zamknięcia obwodu elektrycznego.
- Światła mijania (Low Beam): Odpowiada za oświetlenie bliskiego zasięgu.
- Światła drogowe (High Beam): Odpowiada za oświetlenie dalekiego zasięgu.
Standardowy układ pinów H4 (górny pin jako masa)
Tył żarówki H4, czyli jej piny, ma charakterystyczne rozmieszczenie. Górny, szerszy pin zawsze stanowi masę. Dwa dolne, węższe piny odpowiadają za światła mijania i drogowe. Precyzyjne przypisanie, który z nich (lewy czy prawy) zasila światło mijania, a który drogowe, może wymagać potwierdzenia multimetrem. Pozycja pinu masy jest jednak niemal uniwersalna.
Schemat kostki H4 i standardowy układ pinów
Do podłączenia żarówki H4 do instalacji pojazdu niezbędna jest dedykowana kostka H4 (gniazdo). Idealnie pasuje ona do pinów żarówki, odwzorowując ich układ i gwarantując solidne, bezpieczne połączenie. Użycie wysokiej jakości kostki jest kluczowe dla trwałości i niezawodności całego układu, ponieważ chroni przed zwarciami i utratą izolacji, które mogłyby wystąpić przy łączeniu luźnych przewodów.
Dlaczego prawidłowe podłączenie jest krytyczne dla bezpieczeństwa i działania
Prawidłowe podłączenie żarówki H4 ma fundamentalne znaczenie zarówno dla Twojego bezpieczeństwa, jak i dla prawidłowego funkcjonowania pojazdu. Błędne połączenie prowadzi do poważnych konsekwencji: od całkowitego braku działania świateł (skrajnie niebezpiecznego, zwłaszcza po zmroku), przez działanie tylko jednego włókna (np. wyłącznie mijania lub drogowych), po wielokrotne przepalanie bezpieczników. W najgorszym wypadku, nieprawidłowe okablowanie może doprowadzić do trwałego uszkodzenia instalacji elektrycznej pojazdu, w tym przewodów czy przełączników.
Konieczne środki ostrożności przed rozpoczęciem pracy (odłączenie akumulatora, bezpieczniki)
Praca z instalacją elektryczną pojazdu zawsze wymaga zachowania najwyższej ostrożności. Podobnie jak w przypadku montażu radia samochodowego, absolutną podstawą jest odłączenie akumulatora przed rozpoczęciem jakichkolwiek manipulacji z przewodami. Zawsze zaczynaj od odłączenia ujemnej klemy (masy), co znacząco minimalizuje ryzyko przypadkowego zwarcia, porażenia prądem lub uszkodzenia delikatnych komponentów elektronicznych.
Co więcej, upewnij się, że obwód, w którym pracujesz, jest odpowiednio zabezpieczony bezpiecznikami o właściwej wartości. Stanowią one pierwszą linię obrony przed przeciążeniem i zwarciem, chroniąc całą instalację. Nigdy nie zastępuj bezpiecznika elementem o wyższej wartości niż zalecana ani nie pomijaj go całkowicie. Twoje bezpieczeństwo i bezpieczeństwo pojazdu jest priorytetem.
Identyfikacja przewodów w instalacji pojazdu
Kluczowe jest precyzyjne zidentyfikowanie funkcji każdego przewodu w instalacji elektrycznej pojazdu, zanim podłączysz żarówkę H4. Bez tej wiedzy ryzykujesz niewłaściwe działanie świateł lub uszkodzenie układu.
Narzędzia do precyzyjnej identyfikacji (multimetr, próbnik napięcia)
Do niezawodnego rozpoznania przewodów użyj multimetru cyfrowego lub próbnika napięcia (testera). Narzędzia te pozwalają zmierzyć napięcie i ciągłość obwodu, eliminując zgadywanie oraz ryzyko błędnego podłączenia. Wszelkie testy przeprowadzaj z najwyższą ostrożnością. Do właściwego łączenia przewodów zawsze odłącz akumulator pojazdu.
Jak rozpoznać masę, światła mijania i drogowe (zmienność kolorów przewodów)
Żarówka H4 ma trzy piny: masę (Ground), światła mijania (Low Beam) i światła drogowe (High Beam). Patrząc na piny od tyłu, górny, szerszy pin to zazwyczaj masa. Pozostałe dwa to mijania i drogowe, a ich dokładne przypisanie wymaga testowania. Kolory przewodów w instalacji pojazdu są zmienne i zależą od producenta, modelu oraz rocznika; nigdy nie polegaj wyłącznie na kolorach. Aby prawidłowo zidentyfikować przewody w wiązce, wykonaj następujące kroki:
- Tymczasowo podłącz akumulator, włącz zapłon i światła (najpierw mijania, potem drogowe). Z mojego doświadczenia: zawsze upewnij się, że znasz zasady bezpieczeństwa pracy z akumulatorem, w tym czy w trakcie ładowania akumulatora można odpalić samochód.
- Używając multimetru lub próbnika napięcia, zlokalizuj przewód masy. Będzie to ten, który po podłączeniu do plusa akumulatora wskaże napięcie akumulatora (około 12V), lub po podłączeniu do minusa akumulatora, wskaże zero Volt.
- Następnie, włącz światła mijania i zidentyfikuj przewód, na którym pojawi się napięcie (około 12V). To przewód świateł mijania.
- Wyłącz światła mijania, włącz światła drogowe i zidentyfikuj kolejny przewód, na którym pojawi się napięcie (około 12V). To przewód świateł drogowych.
- Po zakończeniu testów natychmiast odłącz akumulator przed dalszymi pracami, aby zapobiec zwarciom i uszkodzeniom. Z mojego doświadczenia: ta prosta czynność minimalizuje ryzyko niepotrzebnych problemów z instalacją elektryczną.
Przygotowanie przewodów: zarabianie końcówek i zapewnienie izolacji
Po zidentyfikowaniu przewodów, kluczowe jest ich odpowiednie przygotowanie do połączenia. Jeśli nie używasz dedykowanej kostki, lecz łączysz przewody bezpośrednio, zarób je solidnie. Oznacza to usunięcie izolacji na odpowiednią długość, a następnie zastosowanie złączek (np. konektorów zaciskanych lub lutowanych) zapewniających trwałe i bezpieczne połączenie. Następnie szczelnie zaizoluj te połączenia za pomocą koszulek termokurczliwych lub wysokiej jakości taśmy izolacyjnej. Prawidłowa izolacja zapobiega zwarciom, korozji oraz zapewnia długotrwałe i niezawodne działanie świateł.
Zalecane akcesoria: dedykowana kostka H4 dla bezpiecznego połączenia
Dla zapewnienia najwyższego bezpieczeństwa, niezawodności i łatwości przyszłych ewentualnych wymian, zdecydowanie zalecamy zastosowanie dedykowanej kostki H4 (gniazda). Taka kostka nie tylko ułatwia podłączenie samej żarówki, ale również zapewnia stabilne i szczelne połączenie z przewodami instalacji pojazdu, eliminując ryzyko luzowania i wnikania wilgoci. Odpowiednio zarobione przewody (np. zaciśnięte na konektorach) można wprowadzić do kostki, tworząc profesjonalne i trwałe połączenie. Jest to rozwiązanie znacznie bezpieczniejsze i trwalsze niż luźne przewody, które są bardziej narażone na uszkodzenia mechaniczne, korozję i niebezpieczne zwarcia.
Instrukcja podłączania żarówki H4 krok po kroku
Po upewnieniu się, że akumulator jest odłączony, a przewody w instalacji pojazdu zostały prawidłowo zidentyfikowane za pomocą multimetru lub próbnika napięcia, możemy przystąpić do prawidłowego podłączania żarówki H4. Standardowa konfiguracja żarówki H4 obejmuje trzy piny: masę, światła mijania i światła drogowe.
Podłączenie przewodu masowego (Ground)
Rozpocznij od podłączenia przewodu masowego. Na żarówce H4 pin odpowiadający za masę (Ground) to zazwyczaj ten szerszy, umieszczony u góry, gdy patrzymy na piny od tyłu żarówki. Zidentyfikowany wcześniej przewód masowy z instalacji pojazdu (ten, który ma ciągłość z masą pojazdu) solidnie połącz z tym pinem. Gwarantuje to stabilne działanie oświetlenia.
Podłączenie przewodu świateł mijania (Low Beam)
Następnie podłącz światła mijania. Pin świateł mijania (Low Beam) to jeden z dwóch węższych pinów, które znajdziesz poniżej pinu masowego. Z nim połącz zidentyfikowany przewód świateł mijania z instalacji pojazdu. Jeśli nie masz pewności, który z dolnych pinów odpowiada za mijania, bez obaw – ostatecznie zweryfikujesz to podczas testowania. Ewentualna zamiana miejscami z pinem świateł drogowych nie uszkodzi żarówki ani instalacji.
Podłączenie przewodu świateł drogowych (High Beam)
Ostatnim krokiem w podłączaniu przewodów jest przypisanie świateł drogowych. Pozostały, dolny, węższy pin na żarówce H4 to pin świateł drogowych (High Beam). Połącz go z odpowiednim przewodem świateł drogowych, który został zidentyfikowany w Twojej instalacji. Zapewnij solidne i stabilne połączenie, niezależnie od tego, czy używasz dedykowanej kostki H4, czy zarabiasz luźne przewody.
Weryfikacja wszystkich połączeń i zapewnienie trwałej izolacji
Po podłączeniu wszystkich trzech przewodów do żarówki H4, dokładnie sprawdź poprawność wykonanych połączeń. Upewnij się, że każdy przewód jest mocno osadzony i nie ma ryzyka zwarcia. Następnie zapewnij odpowiednią izolację. Użyj koszulek termokurczliwych lub wysokiej jakości taśmy izolacyjnej, aby zabezpieczyć każde połączenie przed wilgocią, brudem i przypadkowym kontaktem z innymi elementami. Dopiero po tym kroku możesz bezpiecznie podłączyć akumulator i przeprowadzić test funkcjonalności: sprawdź działanie świateł mijania, drogowych oraz możliwość przełączania między nimi. W przypadku nieprawidłowego działania (np. brak światła, działanie tylko jednego włókna lub przepalenie bezpiecznika), natychmiast odłącz akumulator i ponownie zweryfikuj połączenia.
Testowanie, rozwiązywanie problemów i specyficzne zastosowania
Po montażu żarówki H4 kluczowe jest prawidłowe podłączenie, weryfikacja jej działania oraz umiejętność diagnostyki najczęstszych problemów. Ten przewodnik wyjaśnia, jak skutecznie przetestować system oświetlenia, zdiagnozować usterki oraz na co zwrócić uwagę w specyficznych zastosowaniach, takich jak motocykle, a także kiedy zastosować przekaźniki.
Procedura testowania poprawności działania świateł po podłączeniu
Po podłączeniu wszystkich przewodów i upewnieniu się, że izolacja jest właściwa, przed ponownym podłączeniem akumulatora sprawdź ponownie wszystkie połączenia. Upewnij się, że każdy przewód jest solidnie zamocowany w odpowiednim pinie żarówki H4. Następnie bezpiecznie podłącz akumulator pojazdu. Dla prawidłowego funkcjonowania instalacji elektrycznej, zapoznaj się z informacjami na temat ładowania akumulatora podpiętego do auta. Teraz sprawdź działanie świateł. Włącz zapłon, a następnie kolejno światła mijania i światła drogowe. Obserwuj, czy oba włókna żarówki H4 zapalają się prawidłowo i czy przełączanie między nimi odbywa się bez problemów. Sprawdź jasność świecenia – powinna być stabilna i równomierna. Jakiekolwiek migotanie, przygasanie lub brak reakcji jednego z włókien świadczy o problemie, który wymaga dalszej diagnostyki.
Najczęstsze problemy i ich diagnostyka (brak świateł, przepalony bezpiecznik)
Jeśli po podłączeniu żarówki H4 światła nie działają wcale lub działa tylko jedno włókno, najpierw sprawdź połączenia pinów na żarówce i w kostce. Upewnij się, że przewody są prawidłowo przyporządkowane do masy, świateł mijania i drogowych. Często wystarczy poprawne wpięcie luźnego przewodu lub lepsze osadzenie kostki. Jeśli problem nadal występuje, użyj multimetru do sprawdzenia ciągłości przewodów oraz obecności napięcia na odpowiednich pinach kostki, a także upewnij się, że punkt masy ma dobry kontakt z podwoziem pojazdu.
Przepalony bezpiecznik jest zazwyczaj sygnałem zwarcia w instalacji. W takiej sytuacji natychmiast odłącz zasilanie i dokładnie sprawdź całe okablowanie. Poszukaj uszkodzonej izolacji, która mogła doprowadzić do kontaktu przewodu z masą lub innym przewodem. Upewnij się również, że używana żarówka H4 ma odpowiednią moc, standardowo 60/55W – żarówki o zbyt dużej mocy mogą przeciążać obwód i powodować przepalanie bezpieczników. Nigdy nie wymieniaj bezpiecznika na taki o wyższym amperażu, gdyż może to doprowadzić do poważnego uszkodzenia instalacji elektrycznej pojazdu.
Specyfika podłączania H4 w motocyklach (systemy AC/DC, stabilizacja napięcia)
Podłączanie żarówki H4 w motocyklach wymaga szczególnej uwagi ze względu na różnorodność systemów elektrycznych. Wiele starszych motocykli lub skuterów wykorzystuje systemy AC (prądu zmiennego) do zasilania oświetlenia, podczas gdy większość współczesnych żarówek H4, zwłaszcza tych o większej mocy, jest projektowana do pracy z prądem stałym (DC). Podłączenie żarówki DC do systemu AC może skutkować niestabilnym świeceniem, szybkim przepalaniem się włókien lub brakiem działania. Zweryfikuj typ instalacji w swoim motocyklu.
W motocyklach z systemami AC lub słabszymi prądnicami napięcie bywa niestabilne, co negatywnie wpływa na żywotność żarówki H4. W takich przypadkach zastosuj prostownik lub stabilizator napięcia, który zapewni odpowiednie i stałe zasilanie, chroniąc żarówkę przed uszkodzeniem i gwarantując optymalną jasność świecenia. Koniecznie dowiedz się, jak bezpiecznie podłączyć prostownik do akumulatora 24V w pojazdach z taką instalacją.
Kiedy warto zastosować przekaźniki (żarówki o większej mocy, ochrona instalacji)
Montaż przekaźników jest niezbędny, gdy planujesz użycie żarówek H4 o większej mocy niż standardowe (np. 100W zamiast 55/60W). Oryginalna instalacja pojazdu, zwłaszcza liczącego sobie kilkanaście lat, może nie być przystosowana do zwiększonego obciążenia prądowego. Grozi to przegrzewaniem się przewodów, uszkodzeniem przełączników kierownicy lub stacyjki oraz spadkami napięcia, które obniżają jasność świateł nawet o 20-30%. Z mojego doświadczenia: kierowcy często nie zdają sobie sprawy, jak dużą różnicę w widoczności daje stabilne zasilanie. Przekaźniki odciążają oryginalne przełączniki, pobierając prąd bezpośrednio z akumulatora, co zapewnia stabilniejsze i jaśniejsze światło.
Przekaźniki to również doskonała ochrona dla całej instalacji elektrycznej pojazdu. Zmniejszają obciążenie na fabrycznych przełącznikach i cienkich przewodach, minimalizując ryzyko ich uszkodzenia i znacząco przedłużając żywotność całego systemu oświetlenia. Dzięki nim, nawet ze standardowymi żarówkami, uzyskasz stabilniejsze napięcie, co przekłada się na efektywniejsze i jaśniejsze oświetlenie drogi. Z mojego doświadczenia: to prosta modyfikacja, która często eliminuje irytujące problemy z migotaniem świateł. Szukając odpowiedniego urządzenia do ładowania akumulatora, sprawdź artykuł: prostownik do akumulatora 100Ah – jak wybrać najlepszy model.
Często Zadawane Pytania (FAQ)
Czy kolory przewodów do żarówki H4 są zawsze takie same?
Nie, kolory przewodów mogą się różnić w zależności od producenta pojazdu i rocznika. Aby prawidłowo zidentyfikować funkcje pinów, zawsze sprawdzaj schemat elektryczny konkretnego pojazdu lub użyj miernika.
Co się stanie, jeśli podłączę żarówkę H4 odwrotnie?
Żarówka H4 jest zasilana prądem stałym, lecz jej włókna nie mają polaryzacji. Odwrotne podłączenie napięcia do pinów światła mijania/drogowego względem masy po prostu uniemożliwi jej świecenie, ale nie uszkodzi żarówki ani instalacji.
Czy mogę podłączyć żarówkę H4 bez dedykowanej kostki?
Technicznie jest to możliwe za pomocą pojedynczych konektorów, ale zdecydowanie nie jest to zalecane. Dedykowana kostka zapewnia bezpieczne, stabilne i odporne na wilgoć, kurz i wibracje połączenie, zapobiegając zwarciom i korozji.
Kiedy zastosowanie przekaźnika do żarówki H4 jest konieczne?
Przekaźnik jest zalecany, gdy spadki napięcia w oryginalnej instalacji uniemożliwiają dostarczenie pełnego napięcia do żarówki H4. Jest to szczególnie istotne przy montażu mocniejszych żarówek lub w starszych pojazdach, gdzie często występuje degradacja przewodów. Przekaźnik zapewnia stabilne zasilanie, chroni styki przełączników przed nadmiernym obciążeniem i wyraźnie poprawia jasność świecenia.
Jak sprawdzić, który pin w żarówce H4 to masa?
W żarówce H4 pin masy to zazwyczaj ten szerszy, umieszczony u góry (na godzinie 12) patrząc na tył żarówki. Zweryfikujesz to multimetrem, sprawdzając ciągłość między tym pinem a obudową żarówki lub innymi metalowymi, uziemionymi częściami reflektora.
