Przerywacz kierunkowskazów to kluczowy element systemu sygnalizacji świetlnej każdego pojazdu. W tym przewodniku krok po kroku dowiesz się, jak prawidłowo podłączyć 3-pinowy przerywacz z oznaczeniami 49, 31 i 49a, co zapewni bezpieczeństwo i zgodność z przepisami.
Rola i rozszyfrowanie oznaczeń przerywacza kierunkowskazów
Zrozumienie działania przerywacza kierunkowskazów oraz znaczenia jego oznaczeń to podstawa prawidłowego podłączenia i diagnostyki. Poniżej szczegółowo wyjaśniamy, jaką rolę pełni ten kluczowy element w sygnalizacji pojazdu oraz co kryje się za standardowymi symbolami 49, 31 i 49a.
Definicja i znaczenie przerywacza w systemie sygnalizacji pojazdu
Przerywacz kierunkowskazów to małe, lecz niezwykle istotne urządzenie w instalacji elektrycznej każdego pojazdu. Jego podstawową funkcją jest przekształcanie stałego prądu elektrycznego na impulsy, które powodują cykliczne włączanie i wyłączanie się lamp kierunkowskazów oraz świateł awaryjnych. To właśnie dzięki niemu światła migają, a nie świecą ciągłym strumieniem, co jest kluczowe dla bezpieczeństwa na drodze. Bez przerywacza sygnalizacja zmiany kierunku jazdy byłaby niemożliwa. Zapewnia on czytelną i jednoznaczną informację dla innych uczestników ruchu o zamiarach kierowcy, minimalizując ryzyko kolizji.
Szczegółowe rozszyfrowanie pinu 49: Zasilanie (+) po stacyjce
Pin oznaczony numerem 49 to główne wejście zasilania dla przerywacza. Do tego terminala należy doprowadzić stały plus (+) z instalacji elektrycznej pojazdu. Zazwyczaj jest to napięcie po stacyjce, co oznacza, że przerywacz otrzymuje zasilanie dopiero po przekręceniu kluczyka w pozycji zapłonu. Prawidłowe podłączenie zasilania jest kluczowe dla funkcjonowania całego układu. Upewnij się, że przewód doprowadzający prąd do pinu 49 jest odpowiednio zabezpieczony bezpiecznikiem i dostarcza właściwe napięcie (np. 12V dla większości samochodów osobowych).
Szczegółowe rozszyfrowanie pinu 31: Masa (-) układu
Terminal oznaczony numerem 31 to punkt podłączenia masy, czyli minusa (-) układu elektrycznego. Należy go połączyć z karoserią pojazdu lub bezpośrednio z ujemnym biegunem akumulatora. Solidne i stabilne uziemienie jest niezbędne dla poprawnego działania przerywacza, ponieważ słabe połączenie masy może prowadzić do wielu problemów, takich jak nieregularne miganie, zbyt szybkie lub wolne działanie, a nawet całkowity brak reakcji kierunkowskazów. Zawsze sprawdzaj jakość połączenia na tym pinie.
Szczegółowe rozszyfrowanie pinu 49a: Wyjście na przełącznik kierunkowskazów

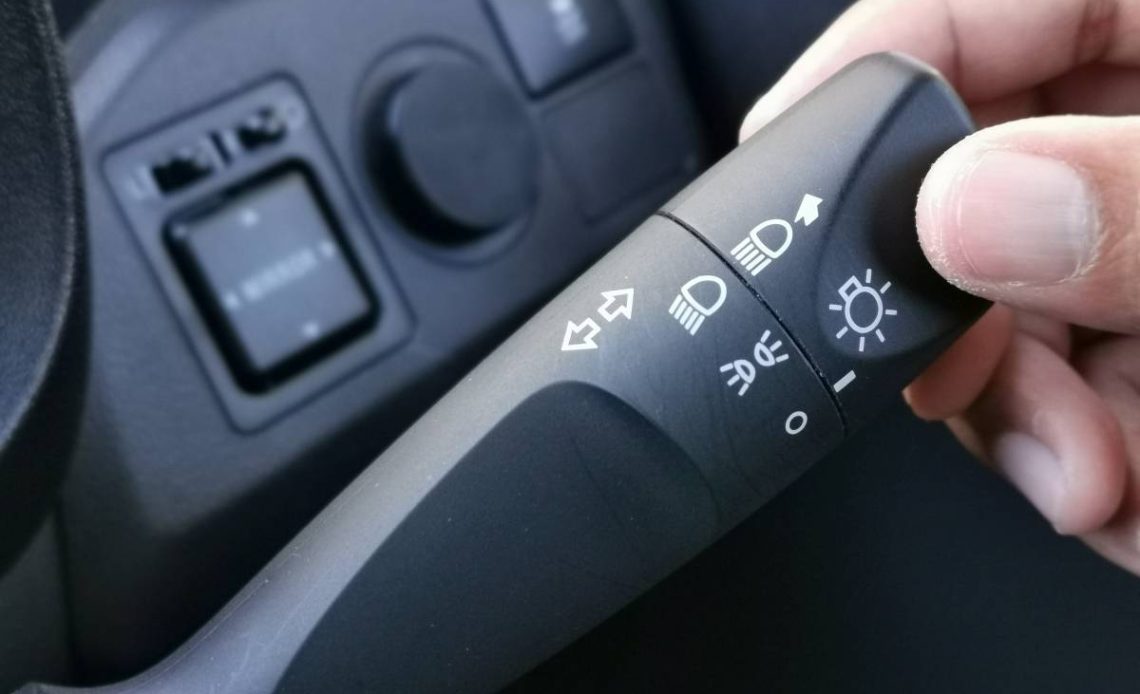

Pin 49a to wyjście przerywacza, które dostarcza impulsowe napięcie do przełącznika kierunkowskazów (tzw. manetki). Gdy przerywacz jest zasilany, a układ działa prawidłowo, z tego pinu wychodzi pulsacyjne napięcie, które następnie jest kierowane przez przełącznik do odpowiednich lamp (lewej lub prawej strony pojazdu), powodując ich miganie. W przypadku problemów z miganiem, warto sprawdzić ciągłość obwodu pomiędzy pinem 49a a przełącznikiem kierunkowskazów.
Kontekst zastosowania w różnych pojazdach (np. Simson, Ursus)
Zasada działania i oznaczenia pinów 49, 31, 49a są standardem w branży motoryzacyjnej, co oznacza, że spotkasz je w szerokiej gamie pojazdów – od klasycznych motocykli, takich jak Simson S51, przez popularne ciągniki rolnicze Ursus C-330 czy C-360, aż po współczesne samochody. Niezależnie od marki czy rocznika, te trzy piny pełnią identyczne funkcje. Różnice mogą pojawić się w typie samego przerywacza (bimetaliczny vs. elektroniczny) oraz w jego dopasowaniu do napięcia instalacji (6V, 12V, 24V) i obciążenia (np. 2x21W). Jednak podstawowy schemat podłączenia i role poszczególnych pinów pozostają niezmienne, co ułatwia diagnostykę i wymianę elementu w każdym pojeździe.
Kompleksowy przewodnik podłączania przerywacza (49, 31, 49a)
Prawidłowe podłączenie przerywacza kierunkowskazów to podstawa sprawnego działania sygnalizacji w każdym pojeździe. Aby zapewnić bezpieczeństwo i zgodność z przepisami, szczegółowo omówimy, jak krok po kroku podłączyć 3-pinowy przerywacz, uwzględniając uniwersalny schemat, kontrolkę oraz kluczowe aspekty bezpieczeństwa.
Uniwersalny schemat podłączenia 3-pinowego przerywacza kierunkowskazów
Standardowy przerywacz kierunkowskazów z trzema pinami – oznaczonymi symbolami 49, 31 i 49a – jest niezwykle powszechny i stosunkowo prosty w instalacji. Podobnie jak w przypadku innych 3-pinowych komponentów, takich jak czujnik położenia wałka rozrządu 3-pinowy, zrozumienie funkcji każdego pinu jest kluczowe. Pin 49 to wejście zasilania, do którego doprowadzamy prąd stały (plus) z instalacji pojazdu, często po stacyjce lub przez bezpiecznik. Pin 31 to masa, czyli uziemienie, które zapewnia zamknięcie obwodu elektrycznego. Ostatni pin, 49a, stanowi wyjście sygnału przerywanego, który następnie trafia do przełącznika kierunkowskazów. Ten schemat jest uniwersalny zarówno dla przerywaczy bimetalicznych, jak i elektronicznych, niezależnie od tego, czy pracują z tradycyjnymi żarówkami, czy nowoczesnymi diodami LED. Kluczowe jest jedynie dopasowanie przerywacza do napięcia instalacji (np. 12V) oraz, w przypadku przerywaczy termicznych, do sumarycznej mocy żarówek.
Instrukcja krok po kroku: od zasilania do przełącznika kierunkowskazów
- Rozpocznij od doprowadzenia prawidłowego zasilania do przerywacza. Podłącz przewód zasilający (najczęściej czerwony lub brązowy, wychodzący z bezpiecznika lub stacyjki) do pinu 49. Upewnij się, że zasilanie jest stabilne i odpowiada napięciu znamionowemu przerywacza.
- Następnie, dla poprawnego działania, kluczowe jest solidne uziemienie. Podłącz przewód masowy (zazwyczaj czarny lub brązowy) do pinu 31. Przewód ten powinien być połączony z karoserią pojazdu lub bezpośrednio z ujemnym biegunem akumulatora. Jeśli chcesz wiedzieć, jak podłączyć radio samochodowe do akumulatora, nasz poradnik ci pomoże. Niewłaściwe uziemienie to jedna z najczęstszych przyczyn problemów z migaczami.
- Ostatnim etapem jest podłączenie pinu 49a do wejścia przełącznika kierunkowskazów. To właśnie z tego pinu przerywany sygnał trafia do przełącznika, który następnie kieruje go do żarówek po lewej lub prawej stronie pojazdu. Po aktywacji przełącznika, prąd z pinu 49a popłynie do wybranych kierunkowskazów, sprawiając, że zaczną cyklicznie migać.
Metody podłączania kontrolki kierunkowskazów na desce rozdzielczej (w tym dioda dla dwóch lampek)
Podłączenie kontrolki kierunkowskazów na desce rozdzielczej jest istotne dla kierowcy. Jeśli masz problem, gdy nie świecą kontrolki w samochodzie, znajdziesz pomoc w naszym poradniku. Najprostszym sposobem jest podłączenie jednej strony lampki kontrolnej do pinu 49a, a drugiej do masy (31). W takim układzie kontrolka będzie migać równocześnie z kierunkowskazami, niezależnie od tego, czy włączymy lewy, czy prawy.
Gdy posiadamy dwie osobne lampki kontrolne (jedna dla lewego, druga dla prawego kierunkowskazu) lub chcemy podłączyć jedną kontrolkę do systemu, który pierwotnie miał dwie, często stosuje się diodę prostowniczą. Aby podłączyć jedną kontrolkę do dwóch niezależnych obwodów wyjściowych z przełącznika (np. jeden do lewych, drugi do prawych kierunkowskazów), należy zastosować dwie diody. Anody diod (strona bez paska) podłączamy do odpowiednich przewodów wychodzących z przełącznika (np. jeden do lewych, drugi do prawych kierunkowskazów). Katody diod (strona z paskiem) łączymy ze sobą i podłączamy do jednego z biegunów lampki kontrolnej. Drugi biegun lampki podłączamy do masy. Diody zapobiegają przepływowi prądu z aktywowanego kierunkowskazu do drugiego obwodu, co mogłoby spowodować jednoczesne miganie obu stron.
Wskazówki dotyczące bezpieczeństwa podczas pracy z instalacją elektryczną
Praca z instalacją elektryczną pojazdu wymaga szczególnej ostrożności. Zawsze:
- Rozpocznij od odłączenia ujemnej klemy akumulatora. To podstawowy krok, który eliminuje ryzyko zwarcia, porażenia prądem oraz uszkodzenia elektroniki pojazdu. Dowiedz się więcej: jak rozpoznać zwarcie w akumulatorze.
- Upewnij się, że używane narzędzia są izolowane, co dodatkowo zwiększy Twoje bezpieczeństwo.
- Podczas podłączania przewodów, zawsze zwracaj uwagę na ich prawidłowe zaizolowanie oraz użycie odpowiednich złączek. Niewłaściwie zabezpieczone połączenia mogą prowadzić do zwarć, przegrzewania się przewodów, a nawet pożaru.
- Po zakończeniu montażu, przed ponownym podłączeniem akumulatora, dwukrotnie sprawdź wszystkie połączenia, aby upewnić się, że są solidne i prawidłowe.
- Pamiętaj również, aby zastosować odpowiedni bezpiecznik w obwodzie zasilania przerywacza, chroniąc całą instalację przed przeciążeniem. Dowiedz się również, czy w trakcie ładowania akumulatora można odpalić samochód?
Kluczowe aspekty i rozwiązywanie najczęstszych problemów
Zapewnienie prawidłowego działania kierunkowskazów wymaga uwagi na kilka kluczowych detali. Poniżej przedstawiamy najważniejsze aspekty gwarantujące bezawaryjną pracę przerywacza oraz skuteczne rozwiązania najczęściej pojawiających się problemów.
Znaczenie dopasowania przerywacza do napięcia instalacji (6V, 12V, 24V)
Dopasowanie przerywacza do napięcia instalacji elektrycznej pojazdu (np. 6V, 12V, 24V) jest absolutnie kluczowe. Użycie przerywacza przeznaczonego dla innego napięcia niż panujące w pojeździe może prowadzić do jego uszkodzenia, nieprawidłowego działania lub całkowitego braku funkcjonalności. Zawsze sprawdzaj oznaczenia na obudowie przerywacza oraz specyfikację pojazdu, aby uniknąć kosztownych pomyłek. Nieprawidłowe napięcie może skutkować przegrzaniem, przepaleniem podzespołów lub brakiem reakcji.
Ważność dopasowania do sumarycznej mocy żarówek (obciążenia)
Kwestia obciążenia jest szczególnie istotna w przypadku przerywaczy bimetalicznych (termicznych), które do prawidłowego działania wymagają określonej sumarycznej mocy żarówek (np. 2x21W + kontrolka). Zbyt małe obciążenie (np. przepalona żarówka, zastosowanie LED bez rezystora) spowoduje szybkie miganie lub jego brak. Z kolei zbyt duże obciążenie może skutkować powolnym miganiem lub przegrzewaniem się przerywacza. Natomiast przerywacze elektroniczne są zazwyczaj bardziej tolerancyjne na zmiany obciążenia i często są uniwersalne dla żarówek i LED, niemniej jednak warto zweryfikować ich specyfikację. Zawsze dobieraj przerywacz, którego zakres obciążenia jest zgodny z sumaryczną mocą żarówek w Twoim układzie.
Kluczowe znaczenie prawidłowego i stabilnego uziemienia (masy)
Prawidłowe i stabilne uziemienie (pin 31) jest fundamentem każdej instalacji elektrycznej, a w przypadku przerywacza kierunkowskazów jego rola jest nie do przecenienia. Słabe połączenie masy może objawiać się niestabilnym miganiem, ciągłym świeceniem kierunkowskazów, a nawet całkowitym brakiem działania. Dlatego upewnij się, że przewód masowy jest solidnie przykręcony do czystej, pozbawionej farby i korozji powierzchni metalowej karoserii lub ramy pojazdu. Luźne lub skorodowane połączenie to częsta przyczyna wielu problemów, które mogą być błędnie interpretowane jako uszkodzenie samego przerywacza.
Identyfikacja i rozwiązywanie najczęstszych problemów (brak działania, szybkie/wolne miganie)
Spotykając się z problemami w działaniu kierunkowskazów, warto postępować metodycznie:
- Brak działania: Sprawdź bezpieczniki, obecność zasilania na pinie 49 (plus), prawidłowe uziemienie na pinie 31 oraz stan żarówek i przełącznika kierunkowskazów. Zdarza się również, że sam przerywacz jest uszkodzony – warto podmienić go na sprawny egzemplarz, aby zweryfikować diagnozę. Więcej o tym, jak rozpoznać uszkodzony przerywacz kierunkowskazów, znajdziesz w naszym dedykowanym poradniku.
- Zbyt szybkie miganie: Zbyt szybkie miganie to zazwyczaj sygnał zbyt niskiego obciążenia. Najczęściej oznacza przepaloną żarówkę kierunkowskazu lub zastosowanie żarówek LED w przerywaczu bimetalicznym bez odpowiednich rezystorów obciążeniowych. Upewnij się, że wszystkie żarówki są sprawne i zgodne z wymaganą mocą.
- Zbyt wolne miganie: Zbyt wolne miganie może wskazywać na zbyt duże obciążenie lub uszkodzenie przerywacza. Sprawdź, czy nie zamontowano żarówek o zbyt dużej mocy lub czy nie ma zwarcia w instalacji, które zwiększa pobór prądu. Czasem problemem jest również słabe napięcie zasilania, np. z powodu niedoładowanego akumulatora. Zastanawiasz się, czy można ładować akumulator podpięty do auta? Sprawdź nasz artykuł.
W każdym przypadku, po zidentyfikowaniu potencjalnej przyczyny, dokonaj odpowiedniej korekty, a następnie przetestuj działanie układu.
Często Zadawane Pytania (FAQ)
Czy mogę użyć przerywacza bimetalicznego do świateł LED?
Nie, tradycyjny przerywacz bimetaliczny nie będzie działał prawidłowo ze światłami LED, ponieważ diody LED pobierają zbyt mało prądu. Skutkować to będzie zbyt szybkim miganiem (tzw. hyper-flash) lub całkowitym brakiem migania. Wymaga to elektronicznego przerywacza przeznaczonego do LED.
Co oznacza, gdy kierunkowskazy migają zbyt szybko lub zbyt wolno?
Zbyt szybkie miganie często wskazuje na przepaloną żarówkę lub niewystarczające obciążenie w obwodzie (np. przy diodach LED). Zbyt wolne miganie zazwyczaj sugeruje uszkodzenie przerywacza lub problemy z zasilaniem, takie jak słaby akumulator.
Jak sprawdzić, czy przerywacz kierunkowskazów jest uszkodzony?
Typowe objawy to brak migania kierunkowskazów, miganie nieregularne lub nieprawidłowa prędkość migania, mimo sprawnych żarówek. Można spróbować podstawić sprawny przerywacz lub sprawdzić napięcie na jego pinach multimetrem, zgodnie ze schematem.
Czy muszę odłączyć akumulator przed podłączeniem przerywacza?
Zawsze zaleca się odłączenie ujemnej klemy akumulatora przed pracami przy układzie elektrycznym, w tym przed podłączeniem przerywacza. Zapobiega to zwarciom i potencjalnym uszkodzeniom komponentów. Interesuje Cię, jak zamontować wyłącznik akumulatora?
Gdzie najczęściej znajduje się przerywacz kierunkowskazów w samochodzie?
Lokalizacja przerywacza różni się w zależności od modelu samochodu, ale najczęściej znajduje się on pod deską rozdzielczą, w pobliżu skrzynki bezpieczników lub jest zintegrowany z włącznikiem świateł awaryjnych.
