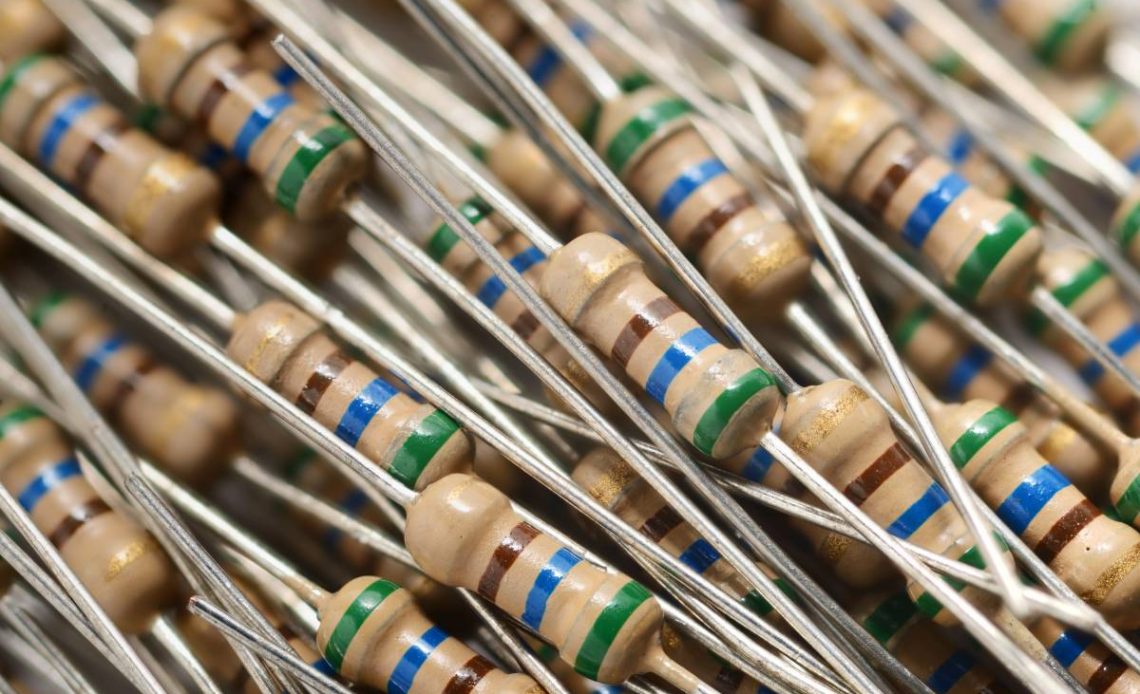

Planujesz zamontować diody LED w swoim samochodzie, ale obawiasz się, że szybko się spalą? To częsty problem, który wynika z niewłaściwego doboru rezystora. Ten artykuł krok po kroku wyjaśni, jak prawidłowo obliczyć i dobrać rezystor, aby Twoje LEDy świeciły długo i niezawodnie.
Dlaczego LED potrzebuje rezystora?
Dioda elektroluminescencyjna (LED) to półprzewodnik, który, w przeciwieństwie do tradycyjnej żarówki, nie jest odporny na zbyt wysoki prąd. Podłączenie diody bezpośrednio do źródła zasilania, które dostarcza zbyt duży prąd, niemal natychmiast prowadzi do jej przegrzania i uszkodzenia. Rezystor pełni funkcję ogranicznika prądu, zapewniając diodzie bezpieczne warunki pracy. Bez niego dioda pobierałaby maksymalny możliwy prąd, który w większości przypadków przekracza jej dopuszczalne wartości.
Napięcie w instalacji auta
Instalacja elektryczna w samochodzie to środowisko dynamiczne. Choć często mówimy o „12V”, rzeczywiste napięcie może wahać się w znacznie szerszym zakresie. Przy wyłączonym silniku napięcie akumulatora wynosi zazwyczaj około 12-12.8V, co jest kluczowe przy ocenie jego aktualnego stanu. Jednak po uruchomieniu silnika i włączeniu alternatora napięcie w instalacji wzrasta, co jest jednym z powodów rozładowywania akumulatora, stabilizując się zazwyczaj w przedziale 13.8V do nawet 14.4V. Te wahania są krytyczne dla diod LED, ponieważ nawet niewielki wzrost napięcia może drastycznie zwiększyć płynący przez diodę prąd, prowadząc do jej uszkodzenia. Dlatego tak ważne jest uwzględnienie tego dynamicznego środowiska podczas doboru rezystora.
⚠️ Ważne: Obliczenia wykonuj zawsze dla najwyższego możliwego napięcia w instalacji samochodowej (czyli około 14.4V, co odpowiada prawidłowemu ładowaniu alternatora), aby zapewnić margines bezpieczeństwa i uniknąć spalenia diody w trakcie pracy silnika. To podejście pomoże również w doborze odpowiedniego przewodu dla całego układu.
Czym jest prąd diody LED?
Prąd diody LED, oznaczany jako If (Forward Current), to kluczowy parametr określający maksymalny bezpieczny prąd, jaki może przez nią płynąć bez ryzyka uszkodzenia. Zazwyczaj dla standardowych diod LED wynosi on od 10mA do 30mA, choć istnieją diody dużej mocy, które wymagają prądów rzędu setek miliamperów, a nawet kilku amperów. Kontrolowanie tego prądu za pomocą rezystora to jedyny sposób na zapewnienie stabilnej i długotrwałej pracy diody. Nadmierny prąd powoduje przegrzewanie się struktury półprzewodnikowej, co skraca żywotność diody, a w skrajnych przypadkach prowadzi do natychmiastowego przepalenia.
Zrozumienie kluczowej roli rezystora w ochronie diody LED jest fundamentalne. Aby skutecznie zabezpieczyć diodę, precyzyjne określenie jej parametrów oraz warunków zasilania w pojeździe jest niezbędne.
Parametry LED a instalacja auta
Aby prawidłowo dobrać rezystor, musimy znać dwa kluczowe zestawy informacji: parametry samej diody LED oraz charakterystykę zasilania w samochodzie. Pominięcie któregokolwiek z tych elementów skutkuje błędnymi obliczeniami i może uszkodzić diodę.
Napięcie zasilania w aucie
Jak wspomniano wcześniej, napięcie w instalacji samochodowej nie jest stałe. Waha się od około 12V (akumulator bez obciążenia lub z wyłączonym silnikiem) do nawet 14.4V (pracujący silnik, naładowany akumulator, sprawny alternator i jego wpływ na akumulator). Ta zmienność wymaga, aby obliczenia rezystora były zawsze przeprowadzane dla najwyższego możliwego napięcia, czyli 14.4V. Jeśli obliczymy rezystor dla 12V, dioda będzie pracować z bezpiecznym prądem, gdy silnik jest wyłączony, ale po jego uruchomieniu prąd znacząco wzrośnie, co doprowadzi do jej szybkiego uszkodzenia.
Kluczowe dane diody LED
Każda dioda LED posiada dwa podstawowe parametry, które są niezbędne do obliczeń:
- Napięcie przewodzenia (Uf – Forward Voltage): To napięcie, które musi być przyłożone do diody, aby zaczęła ona świecić. Wartość ta jest charakterystyczna dla danego koloru i typu diody. Typowe wartości to:
- Czerwone LED: 1.8V – 2.2V
- Żółte/Pomarańczowe LED: 2.0V – 2.4V
- Zielone LED: 2.2V – 3.4V
- Niebieskie/Białe LED: 3.0V – 3.6V (czasem nawet 4V dla diod dużej mocy)
- Prąd przewodzenia (If – Forward Current): Jest to optymalny prąd, przy którym dioda świeci z deklarowaną jasnością i zachowuje długą żywotność. Zazwyczaj podaje się również maksymalny dopuszczalny prąd. Dla większości standardowych diod If wynosi 20mA (0.02A).
Te dane znajdziesz w karcie katalogowej (datasheet) producenta diody. Jeśli nie masz dostępu do karty, poszukaj ogólnych parametrów dla danego koloru i rozmiaru diody. W ostateczności możesz zmierzyć je eksperymentalnie za pomocą zasilacza laboratoryjnego i amperomierza, stopniowo zwiększając napięcie do momentu stabilnego świecenia.
Wielu początkujących pomija sprawdzanie parametrów diody, zakładając „standardowe” 3V/20mA. To częsty błąd, zwłaszcza przy diodach wysokiej mocy lub nietypowych kolorach, co prowadzi do niedoszacowania rezystora i szybkiego przepalenia LED-ów. Poświęć chwilę na weryfikację.
Mając już wiedzę o kluczowych parametrach diody LED oraz specyfice napięcia w instalacji samochodowej, możemy przejść do najważniejszego etapu – precyzyjnego obliczenia wartości rezystora, który zapewni diodzie długotrwałą pracę.
Jak obliczyć rezystor do LED?
Obliczenie wartości rezystora to fundamentalny krok, który zapewni bezpieczeństwo i długą żywotność Twojej diodzie LED. Opiera się ono na podstawowym prawie Ohma i wymaga uwzględnienia parametrów zarówno diody, jak i źródła zasilania.
Wzór na rezystancję
Wzór na obliczenie rezystancji (R) jest prosty i wynika bezpośrednio z prawa Ohma:
$R = \frac{U{zasilania} – U{LED}}{I_{LED}}$
Gdzie:
- R to wartość rezystora w Ohmach (Ω)
- U_zasilania to maksymalne napięcie zasilania w samochodzie (przyjmujemy 14.4V)
- U_LED to napięcie przewodzenia diody LED (Uf)
- I_LED to prąd przewodzenia diody LED (If), wyrażony w Amperach (A) – pamiętaj o zamianie mA na A (np. 20mA = 0.02A)
Przykład obliczeń rezystora
Załóżmy, że chcesz podłączyć białą diodę LED o parametrach:
- Napięcie przewodzenia (Uf): 3.2V
- Prąd przewodzenia (If): 20mA (0.02A)
Przyjmujemy maksymalne napięcie zasilania w samochodzie: 14.4V
- Obliczamy wartość rezystora dla 14.4V: $R = \frac{14.4V – 3.2V}{0.02A} = \frac{11.2V}{0.02A} = 560\Omega$
- Dostępne wartości rezystorów: Rezystory są produkowane w standardowych szeregach wartości (np. E12, E24). Najbliższa dostępna wartość to prawdopodobnie 560Ω lub 680Ω. Zawsze wybieramy rezystor o wartości równej lub nieco wyższej niż obliczona, aby zapewnić bezpieczny prąd. Wybranie wyższej wartości nieznacznie zmniejszy jasność diody, ale zwiększy jej żywotność.
| Parametr | Wartość dla LED | Napięcie zasilania | Obliczona rezystancja |
| Uf | 3.2V | 14.4V | 560 Ω |
| If | 0.02A |
Obliczoną wartość rezystora zaokrąglaj zawsze w górę do najbliższej dostępnej standardowej wartości (np. z szeregu E24). Dzięki temu masz pewność, że prąd płynący przez diodę nie przekroczy wartości maksymalnej, co chroni ją przed uszkodzeniem.
Moc rezystora: dlaczego to ważne?
Rezystor, ograniczając prąd, rozprasza energię w postaci ciepła. Z tego powodu, oprócz wartości rezystancji, musimy dobrać odpowiednią moc rezystora (P). Zbyt mała moc rezystora spowoduje jego przegrzanie, a w konsekwencji spalenie.
Wzór na moc rozpraszaną przez rezystor: $P = U{rezystora} \times I{LED}$ lub $P = I_{LED}^2 \times R$
Gdzie:
- U_rezystora to spadek napięcia na rezystorze ($U{zasilania} – U{LED}$)
- I_LED to prąd płynący przez diodę (i rezystor)
- R to wartość rezystora
Kontynuując nasz przykład (dla rezystora 560Ω i prądu 0.02A): $U_{rezystora} = 14.4V – 3.2V = 11.2V$ $P = 11.2V \times 0.02A = 0.224W$
Standardowe moce rezystorów to 0.125W, 0.25W, 0.5W, 1W itd. W naszym przypadku 0.224W oznacza, że rezystor o mocy 0.25W będzie pracował na granicy swoich możliwości. Warto zastosować zapas mocy, dlatego w tym przypadku zalecamy użycie rezystora o mocy 0.5W lub nawet 1W. Zapas mocy zapewni stabilniejszą pracę, mniejsze nagrzewanie się rezystora i dłuższą żywotność całego układu.
Precyzyjne obliczenie wartości rezystora to podstawa, ale równie ważne jest jego fizyczne dobranie i prawidłowy montaż w instalacji samochodowej, aby zapewnić niezawodność i bezpieczeństwo.
Dobór i montaż rezystora: porady
Po obliczeniu odpowiedniej wartości rezystancji i mocy, stajemy przed wyborem konkretnego elementu i jego prawidłowym zamontowaniem. Właściwy dobór i staranny montaż są równie istotne, co same obliczenia.
Rodzaje rezystorów
Na rynku dostępne są różne typy rezystorów. Do zastosowań w samochodzie najczęściej wybierane są rezystory o następujących cechach:
- Rezystory węglowe: Są najtańsze i najpopularniejsze, charakteryzują się tolerancją 5% lub 10%. Zazwyczaj mają moc 0.25W lub 0.5W. Dobrze sprawdzają się w większości prostych zastosowań, gdzie precyzja nie jest krytyczna.
- Rezystory metalizowane (metal film): Są droższe, ale oferują lepszą precyzję (tolerancja 1% lub 0.1%) i stabilność temperaturową. Są bardziej niezawodne w warunkach zmiennej temperatury, co jest istotne w samochodzie. Dostępne są również w różnych mocach.
- Rezystory drutowe: Stosuje się je, gdy wymagana jest duża moc (np. 5W, 10W i więcej). Są większe i zazwyczaj mają obudowę ceramiczną, która efektywnie odprowadza ciepło.
Przy wyborze rezystora zwróć uwagę na jego tolerancję. W samochodzie, gdzie napięcie może wahać się, rezystor z 5% tolerancją jest zazwyczaj wystarczający. Jeśli jednak zależy Ci na maksymalnej precyzji i stabilności jasności LED, wybierz rezystor metalizowany z mniejszą tolerancją (np. 1%).
Wskazówki montażowe
Poprawny montaż rezystora w instalacji samochodowej jest kluczowy dla bezpieczeństwa i trwałości układu. Pamiętaj o kilku ważnych kwestiach:
- Izolacja: Wyprowadzenia rezystora oraz wszystkie połączenia koniecznie zaizoluj. Użyj koszulek termokurczliwych lub taśmy izolacyjnej. Wibracje i wilgoć w samochodzie mogą łatwo doprowadzić do zwarć, jeśli elementy nie są odpowiednio zabezpieczone.
- Unikanie zwarć: Upewnij się, że rezystor nie dotyka żadnych metalowych elementów karoserii ani innych przewodów, szczególnie jeśli nie jest całkowicie zaizolowany.
- Odprowadzanie ciepła: Rezystor wydziela ciepło. Jeśli używasz rezystora o większej mocy (np. 1W lub więcej), upewnij się, że ma swobodny dostęp do powietrza lub jest zamontowany w miejscu, gdzie ciepło może być efektywnie rozpraszane. Unikaj zamykania go w małych, szczelnych przestrzeniach bez wentylacji.
- Łączenie diod:
- Szeregowo: Jeśli połączysz kilka diod szeregowo, sumują się ich napięcia przewodzenia (Uf). Wzór na rezystor pozostaje ten sam, ale $U{LED}$ będzie sumą napięć wszystkich diod. Jest to efektywne, gdy suma $U{LED}$ jest bliska napięciu zasilania, co minimalizuje moc rozpraszaną przez rezystor.
- Równolegle: Łączenie diod równolegle jest bardziej ryzykowne, ponieważ każda dioda może mieć nieco inne Uf, co prowadzi do nierównomiernego podziału prądu. Zawsze zalecamy, aby każda dioda w połączeniu równoległym miała swój własny rezystor.
Brak odpowiedniej izolacji połączeń i montaż rezystorów „na styk” z innymi elementami to jeden z najczęstszych błędów w amatorskich instalacjach. W środowisku samochodowym, gdzie panuje wilgoć, kurz i wibracje, to prosta droga do awarii lub nawet pożaru. Traktuj izolację jako priorytet.
Zrozumienie zasad doboru i montażu rezystora jest bardzo ważne. Teraz rozwiejmy najczęściej pojawiające się wątpliwości, odpowiadając na praktyczne pytania.
Często zadawane pytania (FAQ)
Czy mogę użyć rezystora z innego auta?
Zazwyczaj nie. Rezystor dobiera się pod konkretne parametry diody LED i napięcie instalacji. Rezystor z innej lampki LED, nawet w tym samym samochodzie, mógł być przeznaczony dla diody o innych parametrach (np. innym napięciu przewodzenia, prądzie) lub innej liczby diod. Użycie niewłaściwego rezystora może spowodować spalenie nowej diody lub jej zbyt słabe świecenie.
Co jeśli nie znam parametrów LED?
Jeśli nie masz karty katalogowej, spróbuj poszukać ogólnych parametrów dla diody o podobnym kolorze i rozmiarze (np. biała LED 5mm to często 3.0-3.4V i 20mA). Alternatywnie, możesz użyć zasilacza laboratoryjnego z regulacją prądu i napięcia, aby eksperymentalnie określić Uf i If, stopniowo zwiększając napięcie, obserwując prąd i jasność diody.
Ile diod mogę podłączyć do jednego rezystora?
Możesz podłączyć kilka diod szeregowo do jednego rezystora, pod warunkiem, że suma ich napięć przewodzenia (Uf) jest mniejsza niż napięcie zasilania i pozostaje wystarczający spadek napięcia na rezystorze. Nigdy nie łącz diod równolegle do jednego rezystora, ponieważ diody mają nieznaczne różnice w Uf, co prowadzi do nierównomiernego rozkładu prądu i szybkiego spalenia diody o najniższym Uf.
Czy rezystor się grzeje?
Tak, rezystor ogranicza prąd, zamieniając nadmiar energii w ciepło. Im większa różnica między napięciem zasilania a sumarycznym napięciem diody ($U{zasilania} – U{LED}$) i im większy prąd, tym więcej ciepła wydziela rezystor. Dlatego tak ważne jest dobranie rezystora o odpowiedniej mocy i zapewnienie mu przestrzeni do rozpraszania tego ciepła.
