Rola bezpiecznika w samochodowym systemie audio jest kluczowa dla bezpieczeństwa zarówno samego urządzenia, jak i całej instalacji elektrycznej pojazdu. Prawidłowy dobór i montaż tego niewielkiego elementu chroni przed zwarciami, przeciążeniami i ryzykiem pożaru. W tym przewodniku dowiesz się, jak prawidłowo dobrać bezpiecznik i gdzie go zamontować, aby cieszyć się bezpiecznym i niezawodnym działaniem systemu audio.
Dobór odpowiedniego bezpiecznika do radia samochodowego
Właściwy dobór bezpiecznika do radia samochodowego to nie tylko gwarancja prawidłowego działania sprzętu audio, ale przede wszystkim fundamentalny element bezpieczeństwa całej instalacji elektrycznej pojazdu. Ten niewielki, lecz kluczowy element chroni przed poważnymi uszkodzeniami, które mogą wynikać z niewłaściwego przepływu prądu.
Podstawowa zasada: Instrukcja obsługi i zalecane wartości (10A lub 15A)
Zawsze zaczynaj od źródła – instrukcji obsługi Twojego radia samochodowego. To tam znajdziesz precyzyjną informację o zalecanej wartości bezpiecznika, optymalnej dla danego modelu urządzenia. Chociaż dla większości standardowych jednostek wartości te oscylują wokół 10A lub 15A, zawsze upewnij się co do wskazań producenta, by uniknąć problemów.
Instrukcję traktuj jako bezwzględny priorytet, gdyż producent najlepiej zna specyfikę prądową swojego urządzenia. Stosowanie się do tych zaleceń gwarantuje stabilną pracę radia i maksymalną ochronę.
Ryzyka związane z niewłaściwą wartością (zbyt niska vs. zbyt wysoka)
Wybór bezpiecznika o niewłaściwej wartości niesie poważne konsekwencje. Jeśli zdecydujesz się na bezpiecznik o zbyt niskiej wartości, będzie się on przepalał zbyt często, nawet podczas normalnej pracy radia. To nie tylko frustrujące, ale przede wszystkim sygnał, że instalacja lub samo radio pobiera więcej prądu niż powinno, co wymaga natychmiastowej diagnostyki. Czasem takie problemy z zasilaniem mogą wskazywać na zepsuty alternator – objawy awarii, co warto sprawdzić, aby wyeliminować dalsze problemy.
Jeszcze większe zagrożenie stanowi bezpiecznik o zbyt wysokiej wartości. W takiej sytuacji, w przypadku zwarcia lub przeciążenia, zabezpieczenie nie zadziała, co skutkuje brakiem ochrony. Może to prowadzić do przegrzewania się przewodów, uszkodzenia radia, a w skrajnych przypadkach nawet do pożaru instalacji elektrycznej pojazdu.
Funkcja ochronna: Przed zwarciem, przeciążeniem i pożarem
Bezpiecznik pełni kluczową funkcję ochronną, działając jako najsłabszy punkt w obwodzie elektrycznym. Jest celowo zaprojektowany do przerwania obwodu, gdy prąd przekroczy bezpieczną dla urządzenia i instalacji wartość. To właśnie to „poświęcenie” chroni Twoje radio przed zwarciem – nagłym, niekontrolowanym przepływem prądu, który mógłby natychmiastowo uszkodzić elektronikę.
Zabezpiecza również przed przeciążeniem, czyli długotrwałym poborem zbyt dużego prądu, prowadzącym do przegrzania komponentów. Ten prosty, lecz genialny mechanizm skutecznie zapobiega poważnym awariom radia, uszkodzeniom okablowania, a co najważniejsze – minimalizuje ryzyko pożaru w Twoim samochodzie.
Lokalizacja i montaż bezpiecznika
Zrozumienie, gdzie znajduje się bezpiecznik radia samochodowego i jak prawidłowo go zamontować, jest tak samo istotne, jak znajomość jego właściwej wartości. Niewłaściwa lokalizacja lub błędny montaż mogą zniweczyć jego funkcję ochronną, narażając sprzęt i pojazd na poważne ryzyko.
Gdzie szukać bezpiecznika: Wbudowany w radio, skrzynka bezpieczników, in-line
Istnieją trzy główne miejsca, w których możesz znaleźć bezpiecznik chroniący Twoje radio samochodowe:
- Wbudowany w radio: Wiele radioodbiorników, zwłaszcza tych niefabrycznych, posiada wbudowany bezpiecznik umieszczony bezpośrednio z tyłu urządzenia. Zazwyczaj jest on łatwo dostępny i widoczny.

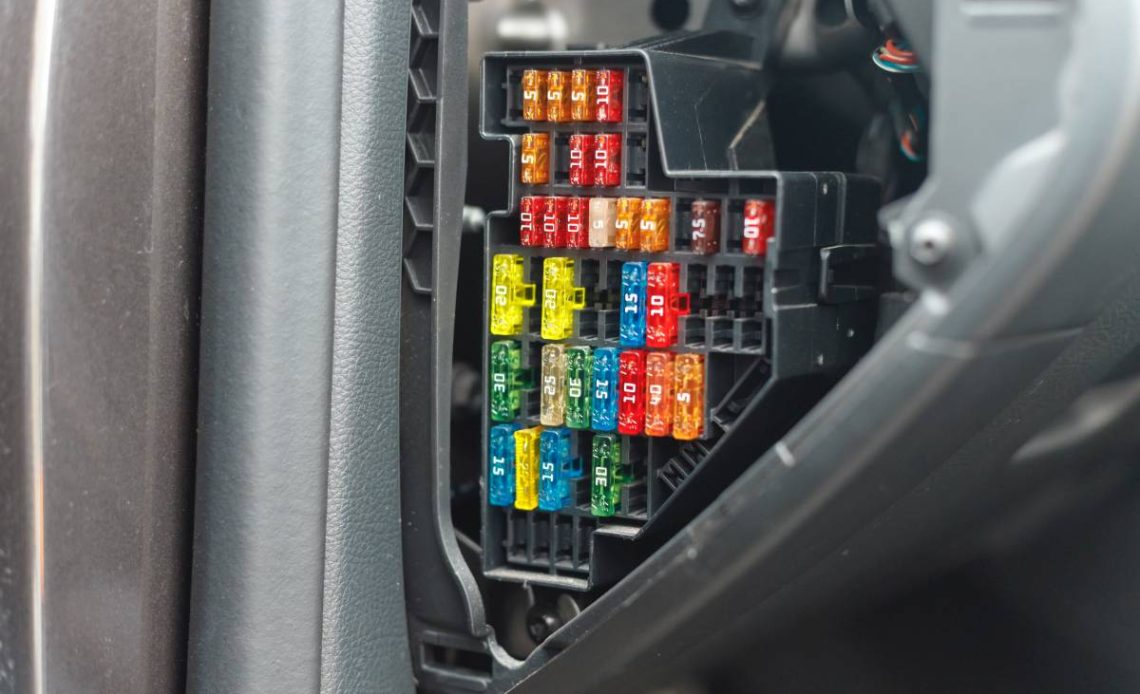

- Skrzynka bezpieczników samochodu: W przypadku fabrycznych instalacji radiowych, bezpiecznik najczęściej znajduje się w głównej skrzynce bezpieczników samochodu, która może być umieszczona w kabinie pasażerskiej (np. pod deską rozdzielczą, w schowku) lub pod maską silnika. Zawsze warto sprawdzić schemat bezpieczników w instrukcji obsługi pojazdu.
- Bezpiecznik „in-line”: Dodatkowy bezpiecznik zamontowany na przewodzie zasilającym, często stosowany przy instalacjach niefabrycznych, gdzie oryginalne zabezpieczenie jest niewystarczające lub nieistniejące.
Zasady montażu: Na przewodzie zasilającym PLUS (+), blisko źródła zasilania
Kluczowa zasada montażu bezpiecznika to jego umiejscowienie na przewodzie zasilającym PLUS (+). To absolutna podstawa, gdyż jego zadaniem jest przerwanie obwodu w przypadku zwarcia lub przeciążenia, zanim prąd uszkodzi radio lub instalację. Nigdy nie montuj bezpiecznika na przewodzie masowym (-), ponieważ nie zapewni wówczas odpowiedniej ochrony.
Co więcej, bezpiecznik należy umieścić możliwie najbliżej źródła zasilania – akumulatora. W ten sposób zabezpieczasz niemal całą długość przewodu zasilającego przed uszkodzeniem, minimalizując ryzyko pożaru w przypadku przetarcia izolacji. Należy pamiętać, że standardowe przewody zasilające radia to żółty (+ stały) i czerwony (+ po stacyjce). Oba te przewody plusowe powinny być odpowiednio zabezpieczone, jeśli nie ma jednego wspólnego bezpiecznika dla całej jednostki. Dla dodatkowych komponentów, takich jak wzmacniacze, zawsze stosuje się oddzielne, odpowiednio dobrane bezpieczniki. Przed przystąpieniem do jakichkolwiek prac przy instalacji elektrycznej, zawsze odłączaj akumulator, co ułatwi montaż wyłącznika akumulatora.
Różnice w instalacjach: Fabryczne a niefabryczne
Sposób montażu i lokalizacja bezpiecznika często zależą od tego, czy mamy do czynienia z instalacją fabryczną, czy też z radiem niefabrycznym. W instalacjach fabrycznych system elektryczny pojazdu jest zaprojektowany jako spójna całość, a bezpieczniki są precyzyjnie rozmieszczone w fabrycznej skrzynce. Dzięki temu wymiana jest zazwyczaj prosta i dobrze udokumentowana w instrukcji pojazdu.
Natomiast w przypadku instalacji niefabrycznych, czyli montażu radia aftermarketowego, odpowiedzialność za prawidłowe zabezpieczenie spoczywa na osobie montującej. Chociaż często radio ma swój bezpiecznik z tyłu, w niektórych przypadkach konieczne jest dodanie bezpiecznika „in-line” na przewodzie zasilającym. Taka elastyczność wymaga jednak świadomości i precyzji, aby bezpiecznik był zamontowany prawidłowo – na przewodzie plusowym i jak najbliżej źródła zasilania, gwarantując pełną ochronę.
Bezpieczniki dla rozbudowanych systemów audio
Rozbudowa systemu audio w samochodzie, choć zapewnia znacznie lepszą jakość dźwięku, niesie ze sobą również zwiększone zapotrzebowanie na energię i, co za tym idzie, konieczność zastosowania odpowiednio dobranych zabezpieczeń. Standardowy bezpiecznik radia samochodowego nie wystarczy do ochrony dodatkowych komponentów.
Wzmacniacze i inne akcesoria: Potrzeba osobnych zabezpieczeń
Gdy do instalacji radiowej dodajesz wzmacniacz, subwoofer aktywny, kondensator mocy czy procesor dźwięku, należy pamiętać o ich indywidualnym zabezpieczeniu. Te urządzenia charakteryzują się znacznie wyższym poborem prądu niż samo radio, a ich podłączenie bez osobnych bezpieczników stwarza realne ryzyko przeciążenia instalacji elektrycznej pojazdu, mogąc prowadzić do uszkodzenia sprzętu lub, w najgorszym wypadku, pożaru.
Każdy dodatkowy komponent wymaga własnego bezpiecznika, umieszczonego na przewodzie zasilającym PLUS (+), możliwie najbliżej źródła zasilania – akumulatora. Takie rozwiązanie gwarantuje, że w przypadku zwarcia lub awarii w jednym z układów, zabezpieczenie zadziała lokalnie, chroniąc tym samym resztę instalacji i sam pojazd.
Jak dobrać wartość bezpiecznika do wzmacniacza (często wyższa)
Dobór odpowiedniej wartości bezpiecznika dla wzmacniacza ma kluczowe znaczenie. Zbyt mały bezpiecznik będzie przepalał się zbyt często, przerywając odtwarzanie muzyki. Zbyt duży bezpiecznik nie zapewni ochrony, pozwalając na przepływ prądu o wartościach zagrażających zarówno wzmacniaczowi, jak i przewodowi zasilającemu.
Zawsze należy zacząć od instrukcji obsługi wzmacniacza – to w niej producent podaje zalecaną wartość bezpiecznika. Jeśli nie masz instrukcji, możesz oszacować potrzebną wartość na podstawie mocy wyjściowej wzmacniacza (RMS) i napięcia zasilania (12V). Wzmacniacze zazwyczaj wymagają bezpieczników o wartościach od 20A do nawet 200A, w zależności od ich mocy. Pamiętaj również, że bezpiecznik musi być dobrany tak, aby chronić również przewód zasilający – jego przekrój musi być odpowiedni do przepływającego prądu, a jego wartość powinna być zawsze niższa niż maksymalna obciążalność przewodu.
Zabezpieczenie przewodów zasilających w standardzie ISO (żółty, czerwony)
W standardowej instalacji ISO radia samochodowego znajdują się trzy kluczowe przewody zasilające: żółty (+ stały), czerwony (+ po stacyjce) i czarny (masa). Żółty przewód dostarcza stałe zasilanie do podtrzymania pamięci radia (ustawienia, zegar), natomiast czerwony zasila radio po włączeniu stacyjki. Oba przewody plusowe są narażone na przeciążenia i zwarcia, dlatego wymagają zabezpieczenia.
W fabrycznych instalacjach bezpieczniki dla tych przewodów często umieszczone są w skrzynce bezpieczników samochodu. W przypadku montażu niefabrycznego radia lub rozbudowy systemu, należy upewnić się, że oba te przewody są odpowiednio zabezpieczone. Jeśli radio nie posiada jednego wspólnego bezpiecznika chroniącego oba wejścia, konieczne będzie zastosowanie osobnych bezpieczników liniowych na przewodzie żółtym i czerwonym, umieszczonych możliwie blisko źródła zasilania. Zapewni to pełną ochronę zarówno dla samego radia, jak i dla instalacji elektrycznej pojazdu.
Podłączenie radia: Specyfika przewodów zasilających
Zrozumienie, jak Twoje radio samochodowe czerpie zasilanie, jest równie kluczowe, co dobór odpowiedniego bezpiecznika. Prawidłowe podłączenie przewodów zasilających to fundament bezpiecznej i stabilnej pracy urządzenia, chroniący zarówno sprzęt, jak i całą instalację elektryczną pojazdu.
Standard ISO: Kolory przewodów (żółty, czerwony, czarny) i ich funkcje
Większość nowoczesnych radioodbiorników samochodowych korzysta ze standardu złącz ISO, który znacznie ułatwia montaż. Kluczowe dla zasilania są trzy przewody o specyficznych kolorach i funkcjach:
- Żółty przewód (+ stały, tzw. „memory” lub „battery”): Ten kabel dostarcza stałe zasilanie bezpośrednio z akumulatora, niezależnie od pozycji kluczyka w stacyjce. Jest niezbędny do podtrzymania pamięci radia, czyli zapisanych stacji radiowych, ustawień korektora czy innych preferencji użytkownika, nawet po wyłączeniu silnika.
- Czerwony przewód (+ po stacyjce, tzw. „ACC” lub „ignition”): Odpowiada za zasilanie radia po przekręceniu kluczyka w stacyjce do pozycji ACC lub ON. To ten przewód włącza i wyłącza radio razem z samochodem, oszczędzając akumulator.
- Czarny przewód (masa, tzw. „ground”): Zapewnia uziemienie dla radia, czyli zamknięcie obwodu elektrycznego. Prawidłowe podłączenie masy jest absolutnie niezbędne dla funkcjonowania urządzenia i bezpieczeństwa.
Zabezpieczanie obu przewodów zasilających (+) w radiach niefabrycznych
W instalacjach niefabrycznych, zwłaszcza tych z dodatkowymi funkcjami, niezwykle istotne jest zabezpieczenie obu przewodów plusowych. Wiele jednostek posiada wbudowany bezpiecznik z tyłu obudowy, często chroniący oba obwody, jednak zawsze należy upewnić się, że zarówno stały plus (żółty), jak i plus po stacyjce (czerwony) są odpowiednio zabezpieczone. Jeśli instrukcja radia nie wskazuje inaczej lub nie ma jednego wspólnego bezpiecznika dla obu przewodów, rekomenduje się zastosowanie oddzielnych zabezpieczeń liniowych, umieszczonych możliwie najbliżej źródła zasilania. To podwójne zabezpieczenie minimalizuje ryzyko uszkodzenia w przypadku zwarcia na którymkolwiek z obwodów.
Znaczenie prawidłowego podłączenia dla stabilności działania
Poprawne podłączenie przewodów zasilających ma kluczowe znaczenie dla stabilności i niezawodności pracy radia. Błędy w instalacji mogą prowadzić do szeregu problemów: od utraty zapisanych ustawień (niewłaściwe podłączenie żółtego przewodu), przez brak możliwości włączenia radia bez kluczyka w stacyjce (problem z czerwonym przewodem), aż po częste przepalanie bezpieczników, a w skrajnych przypadkach – uszkodzenie samego radia lub instalacji elektrycznej pojazdu. Zawsze upewnij się, że wszystkie połączenia są solidne, izolowane i zgodne ze schematem producenta, co pozwoli cieszyć się bezproblemową pracą systemu audio.
Często Zadawane Pytania (FAQ)
Czy mogę użyć bezpiecznika o wyższej wartości 'na wszelki wypadek’?
Nie, nigdy. Użycie bezpiecznika o wyższej wartości prądowej całkowicie niweluje ochronę obwodu, co może prowadzić do przegrzania przewodów, uszkodzenia radia, a nawet pożaru. Zawsze stosuj bezpiecznik o wartości wskazanej przez producenta.
Co zrobić, gdy bezpiecznik radia często się przepala?
Częste przepalanie bezpiecznika wskazuje na poważny problem, taki jak zwarcie w instalacji, przeciążenie obwodu lub uszkodzenie samego radia. Należy jak najszybciej zdiagnozować i usunąć przyczynę, a nie jedynie wymieniać bezpiecznik.
Gdzie dokładnie powinien być umieszczony bezpiecznik na przewodzie zasilającym?
Bezpiecznik powinien być umieszczony możliwie najbliżej źródła zasilania – akumulatora, na przewodzie plusowym (+). Chronimy w ten sposób całą długość przewodu przed zwarciem lub przeciążeniem, zanim dotrze do radia.
Czy wszystkie radia samochodowe mają bezpieczniki?
Tak, praktycznie wszystkie radia samochodowe posiadają jeden lub więcej bezpieczników, które chronią urządzenie i instalację elektryczną pojazdu. Mogą być one wbudowane w radio lub znajdować się na przewodzie zasilającym.
Czy bezpiecznik chroni radio przed przepięciami?
Bezpiecznik chroni obwód głównie przed przeciążeniem prądowym i zwarciami. Chociaż ekstremalne przepięcie może spowodować przepływ zbyt dużego prądu i przepalenie bezpiecznika, jego podstawową funkcją nie jest bezpośrednia ochrona przed skokami napięcia, lecz przed nadmiernym prądem.
